蘇州波弗光電科技有限公司提供的高增益小信號摻鉺光纖放大器(PA-55，Pre-Amplifier)是專用于-55dBm ~ -25 dBm范圍內的微弱光信號的放大，小信號典型增益高達60 dB@-45dBm，具有較低的噪聲系數，采用多級結構，各級泵浦功率可獨立工作和控制，實現最佳放大效果，并可再光路間插入對應信號波長的濾波器，可提高和優化光纖放大器噪聲特性，非常適合于微光放大應用。
品牌：Bonphot
蘇州波弗光電科技有限公司提供的高增益小信號摻鉺光纖放大器(PA-55，Pre-Amplifier)是專用于-55dBm ~ -25 dBm范圍內的微弱光信號的放大，小信號典型增益高達60 dB@-45dBm，具有較低的噪聲系數，采用多級結構，各級泵浦功率可獨立工作和控制，實現最佳放大效果，并可再光路間插入對應信號波長的濾波器，可提高和優化光纖放大器噪聲特性，非常適合于微光放大應用。
高增益小信號摻鉺光纖放大器主要參數規格
|
光學指標 |
單位 |
|
EDFA-PA-55 |
|
備注 |
|
|
中心波長 |
nm |
|
1530 ~ 1565 |
|
|
|
|
輸入功率范圍* |
mW |
|
-55 ~ -25 |
|
|
|
|
小信號增益 |
dB |
|
60dB@-45dBm輸入 |
|
|
|
|
噪聲系數 |
dB |
|
≤4.0 |
|
@-50dBm輸入 |
|
|
偏振相關增益PDG |
dB |
|
≤0.3 |
|
|
|
|
偏振模色散PMD |
ps |
|
≤0.5 |
|
|
|
|
輸入/輸出隔離度 |
dB |
|
＞35 |
|
|
|
|
光纖類型 |
- |
單模SMF-28或 保偏PM1550 |
可指定 |
|||
|
接頭類型 |
- |
|
FC/APC |
|
可定制 |
|
|
工作模式 |
- |
自動電流控制ACC，自動功率控制APC |
|
|||
*光纖放大器：波長范圍，增益，飽和光功率，控制模式，接頭類型等參數均可定制，如需定制請于蘇州波弗光電科技有限公司相關銷售人員確認或定制。
|
電氣和環境參數 |
臺式 |
模塊 |
|
控制方式 |
觸屏/RS232串口通信 |
RS232串口通信 |
|
通信接口 |
DB9 Female/RS232 |
DB9 Female/RS232 |
|
同步信號端口 |
Female SMA |
Female SMA |
|
供 電 |
100~240V AC, <30W |
5V DC, <20W |
|
尺 寸* |
255(W)×285(D)×115(H)mm |
200(W)×145(D)×65(H)mm |
|
工作溫度范圍 |
-5~ +35°C |
|
|
工作濕度范圍(相對) |
0 ~ 70% |
|
*關于尺寸：不包含凸起部分，產品版本更迭，尺寸可能會有變更，關注尺寸的用戶請與蘇州波弗光電科技有限公司相關銷售人員確認。
高增益小信號摻鉺光纖放大器典型測試參考
|
|
|
|

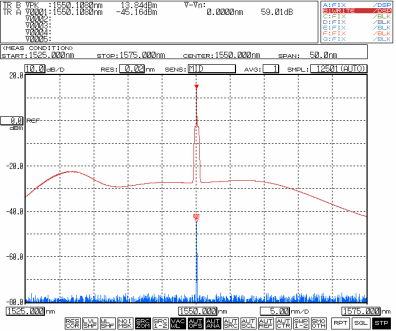

放大參考| EDFA-C-PA-55（高增益版本） |

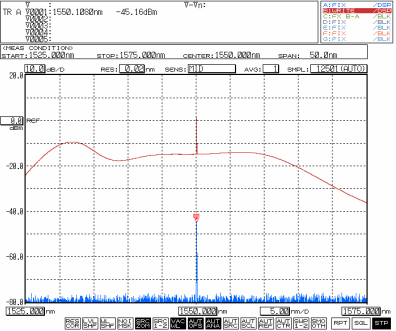

放大參考| EDFA-C-PA-45（45dB增益版本） |
* -45dBm功率輸入，帶外抑制噪聲壓低10dB以上，增益~60dB；可放大的最小信號功率：低至約-55dBm。
|
訂購信息/型號 |
|||||
|
EDFA |
工作波長 |
放大類型 |
小信號增益 |
輸出尾纖類型 |
封裝形式 |
|
EDFA =摻鉺光纖放大器 |
C = C波段 |
PA =小信號/前置放大 |
55 = 60 dB |
SM =單模SMF-28 |
B =臺式 |
|
|
|
|
|
PM =保偏PM1550* |
M =模塊 |
|
|
|
|
|
|
|
*參數規格如有更改，恕不另行通知，保偏版本請與蘇州波弗光電科技有限公司相關銷售人員確認。
