鎖頻控制器（LLP-100）是專門設計用來提升外腔式可調激光器的頻率功能的設備，作為伺服控制器來穩定激光器的振蕩頻率。LLP-100接收外部信號，并將激光波長鎖定到外部參考值。LLP-100可以通過軟件調節并將頻率鎖到理想的參考值，比如氣體吸收腔、法布里帕羅腔或其他頻率的參考值。
品牌：SANTEC
型號：LLP-100
鎖頻控制器（LLP-100）是專門設計用來提升外腔式可調激光器的頻率功能的設備，作為伺服控制器來穩定激光器的振蕩頻率。LLP-100接收外部信號，并將激光波長鎖定到外部參考值。LLP-100可以通過軟件調節并將頻率鎖到理想的參考值，比如氣體吸收腔、法布里帕羅腔或其他頻率的參考值。
頻率鎖定支持PDH方法和側邊鎖定法（side-fringe鎖頻方法）。LLP-100搭配TSL-570是一套理想的系統，適用于既要求波長可調又要求頻率穩定的應用場景。例如：基于硅光子微腔結構的連續光頻梳發生器的應用，或者任意波長都可鎖定的光量子應用。
|
類別 |
參數 |
單位 |
性能 |
|
|
PID控制器*1 |
帶寬( -6 dB) |
kHz |
> 100 |
|
|
輸入失調電壓 |
V |
± 1.25 |
||
|
模擬輸入特性 |
主輸入 |
電壓 |
V |
± 2.5 |
|
阻抗 |
Ω |
50*2 or 100 k |
||
|
輔助輸入 |
電壓 |
V |
± 2.5 |
|
|
斜坡輸入 |
電壓 |
V |
± 1.5 |
|
|
模擬輸出特性觸發特性 |
主輸出 |
電壓(典型值) |
V |
± 2.0 |
|
輔助輸出 |
電壓(典型值) |
V |
± 1.5 |
|
|
故障監控 |
電壓(典型值) |
V |
± 3.75 |
|
|
|
觸發輸入 |
TTL電壓 |
V |
3.3 or 5.0 |
|
延遲 |
μs |
< 1 |
||
|
觸發輸出 |
TTL電壓 |
V |
3.3 |
|
|
延遲 |
μs |
< 1 |
||
|
環境條件 |
操作溫度 |
℃ |
15 to 35 |
|
|
電源 |
- |
AC100-120 to 200-240 V, 50/60 Hz |
||
|
硬件 |
尺寸(W) x (D) x (H) |
mm |
118 x 240 x 361 |
|
|
重量 |
kg |
5.4 |
||
|
通訊 |
- |
USB |
||
|
軟件 |
OS |
- |
Windows 11/10 (64 bit) |
|
*所有規格均為1小時暖機后的數據。
*1:積分器穿越頻率和微分器穿越頻率可調。
*2:和附屬配件一起使用。
典型功能*1(LLP-100搭配TSL-570)
|
參數 |
參數 |
單位 |
性能 |
|
頻率特性 |

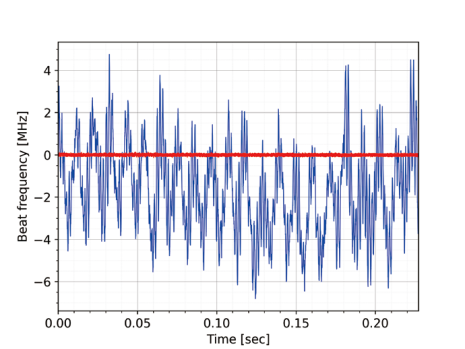

頻率穩定性(50 ms, RMS) |
MHz |
< 0.04 |
|
Linewidth*2 |
kHz |
50 |
1:使用PDH法鎖頻的 FP腔（設計峰值譜寬4 MHz FWHM）進行評估。
2:使用自延遲外差法和 5 km 延遲光纖進行評估。
