光學指標 |
單位 |
典型值 |
備注 |
|
型 號 |
- |
EDFA-C++-BA-GF |
C++=C++波段 |
|
最大波長數量 |
- |
120 |
50GHz/0.4nm間隔 |
|
輸入功率范圍 |
dBm |
-16~+10 |
單波長 |
|
總輸入功率 |
dBm |
+5~+10 |
多波長 |
|
總輸出功率 |
dBm |
+14~+23 |
|
|
增益系數 |
dB |
16 |
@+8dBm輸入 |
|
噪聲系數 |
dB |
4.8~5.5 |
@+23dBm輸出 |
|
增益平坦度 |
dB |
1.5 |
|
|
偏振相關增益 |
dB |
≤0.3 |
|
|
偏振模色散 |
ps |
≤0.5 |
|
|
輸入/輸出端隔離度 |
dB |
>35 |
|
|
尾纖類型 |
- |
SMF-28單模光纖 |
|
|
尾纖接頭類型 |
- |
FC/APC |
可定制 |
|
工作模式 |
- |
自動電流控制(ACC)/自動功率控制(APC)/自動增益控制(AGC) |
|
|
電氣和環境參數 |
臺式 |
模塊 |
|
控制方式 |
觸摸屏 |
RS232串口通信 |
|
通信接口 |
DB9 Female |
DB9 Female |
|
供 電 |
100~240V AC, <30W |
5V DC, <15W |
|
尺 寸 |
260(W)×320(D)×120(H)mm |
125(W)×150(D)×20(H)mm |
|
工作溫度范圍 |
0~+35°C |
|
|
工作濕度范圍 |
0~70% |
|
*
測試參考：

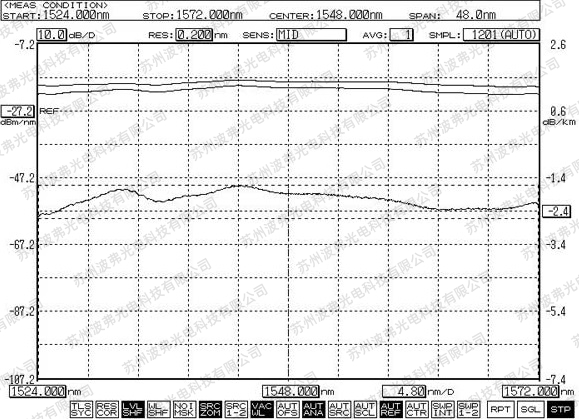

EDFA-C++ 輸出光譜參考
*
|
訂購信息/型號 |
|||||
|
EDFA |
波段 |
放大器類型 |
輸出功率 |
光纖類型 |
封裝形式 |
|
系列 |
C++=C++波段 |
BA-GF=增益平坦功率放大器 |
20/23dBm |
SM=單模尾纖 |
B=臺式 |
|
|
|
|
|
|
M=模塊 |
*定制信息，聯系我們確認。
