產品中心

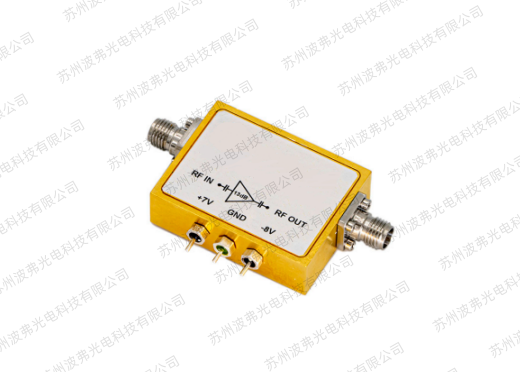

63GHz+超寬帶線性放大器

UBLA4863是一款超寬帶線性放大器，在48 kHz至63 GHz的典型帶寬上表現出異常的增益平坦度。

該放大器被優化為數據驅動器，以放大具有最小眼睛失真量的信號。這非常適合在諸如光纖接收器信道或112Gbps PAM4信令之類的應用中用作線性增益塊。單+6V電源供電。

特性：高線性

高性價比

產品特點
· 帶寬：高達+63GHz
· 高達+18.3dBm射頻輸出
· 線性放大，低噪聲
· 增益平坦高達30GHz
· 單電壓供電
· 增益可調
· 眼圖交叉點可調
典型應用
· 光電通信
· 衛星通信
· 數字信號放大
· 高速脈沖信號放大
· 模擬信號放大
· 天線測試與測量
· 研究與研發
產品介紹

UBLA4863是一款超寬帶線性放大器，在48 kHz至63 GHz的典型帶寬上表現出異常的增益平坦度。

該放大器被優化為數據驅動器，以放大具有最小眼睛失真量的信號。這非常適合在諸如光纖接收器信道或112Gbps PAM4信令之類的應用中用作線性增益塊。單+6V電源供電。

該放大器模塊非常適合驅動數字/脈沖/模擬等應用的光調制器。聯系蘇州波弗光電科技有限公司獲取更多詳細信息。

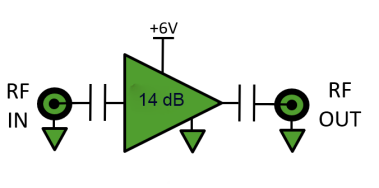

ULBA4863  功能結構圖

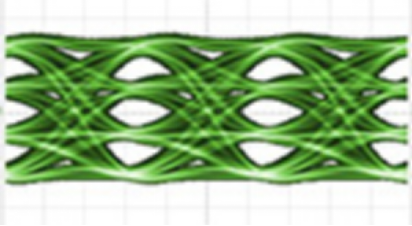

ULBA4863  112G眼圖

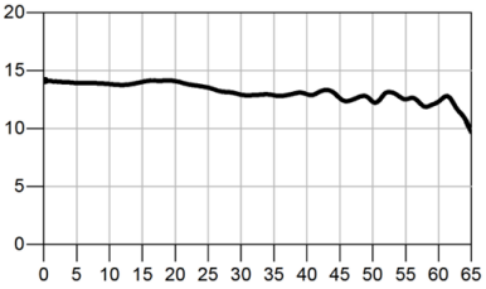

ULBA4863 小信號增益

產品型號及主要指標

UBLA4863 主要參數*

參數

Min

Typ

Max

Unit

截止頻率

48k

-

63G

Hz

輸入/輸出回波損耗

-

10

-

dB

增益

-

14

-

dB

飽和輸出功率

-

-

+18.3

dBm

輸出1dB壓縮點

-

+16.5

-

dBm

最大輸入RF功率

-

-

+15dBm

dB


UBLA4863   63GHz線性射頻放大器

參數

條件

最小值

典型值

最大值

備注

高頻工作頻率3dB帶寬


-

63 GHz

-

3dB滾降：35~210MHz

低頻截止頻率-3 dB


-

48 kHz

-

3dB滾降：35~210MHz

小信號增益

Pin = -10 dBm

13 dB

14 dB


平均：35~210MHz

回波損耗,輸入



10 dB


35 MHz < f < 65 GHz

回波損耗,輸出



10 dB


35 MHz < f < 65 GHz

群延遲



0.19 ns



輸入?yún)⒖荚肼曤妷?



0.15 mV


DC~20 GHz 寬帶測試

最大射頻輸入




15 dBm

損傷閾值

最大功率輸出

1 dB增益壓縮點


16.5 dBm


@24 GHz

See note(1)

2 dB增益壓縮點


17.5 dBm


@24 GHz


3 dB增益壓縮點


18.3 dBm


@24 GHz

阻抗



50 Ω


輸入與輸出

極性

反向





耦合方式

AC,輸入與輸出





供電電壓(+)


+5.8 VDC

+6 VDC

+7 VDC


供電電流(+)



180 mA

200 mA

不超過200 mA

功耗



1.1 W



增益控制電壓


-10 V

+2 V

+3 V

Pin floats to +2 V

交叉點控制


-1V

+1.2 V

+6 V

Pin floats to +1.2 V


Table 1:  輸出壓縮表

Compression

100 MHz

6 GHz

12 GHz

24 GHz

1 dB

14.3 dBm

15.9 dBm

16.2 dBm

16.5 dBm

2 dB

15.7 dBm

17 dBm

17.9 dBm

17.5 dBm

3 dB

16.4 dBm

17.6 dBm

18.9 dBm

18.3 dBm

注（1）：使用Keysight U2002A平均功率傳感器進行壓縮測量


UBLA4863   63GHz線性射頻放大器

典型性能特性：

圖1至圖6中的數據是使用MICRAM DAC4信號源和帶有70GHz（SE-70）遠程采樣模塊的LeCroy SDA 100G采樣示波器獲得。

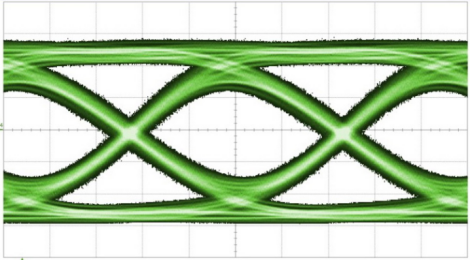

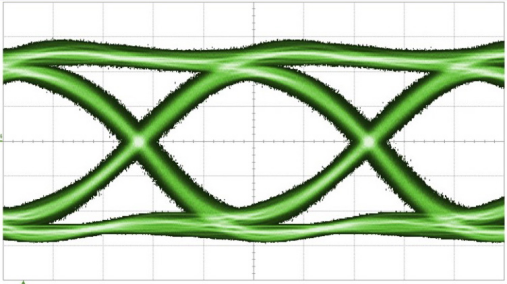

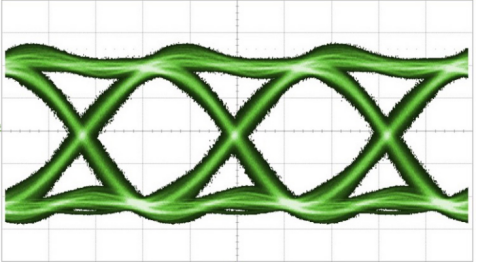

Fig. 1: 56 Gbps PRBS11 pattern on RF In. 60 mv/div

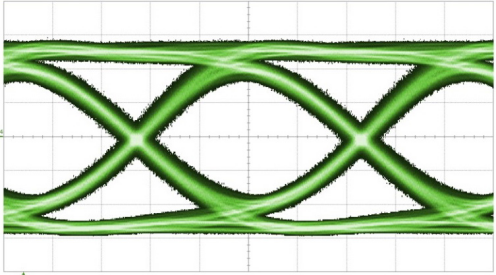

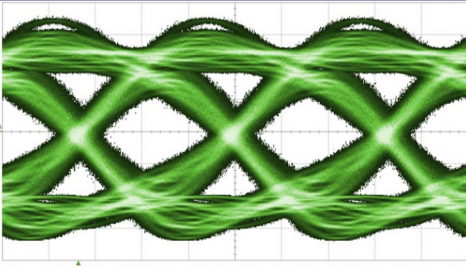

Fig. 2: 56 Gbps PRBS11 pattern on RF Out. 325 mv/div





Fig. 3: 80 Gbps PRBS7 pattern on RF In. 53 mv/div

Fig. 4: 80 Gbps PRBS7 pattern on RF Out. 280 mv/div

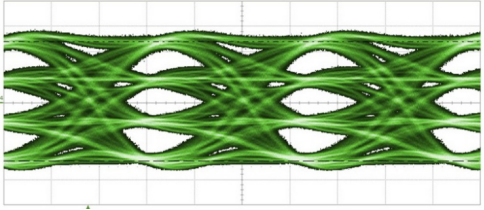

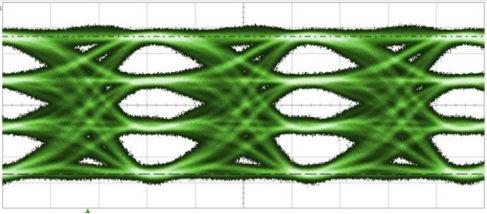

Fig. 5: 112 Gbps PAM4 pattern on RF In. 50 mv/div

Fig. 6: 112 Gbps PAM4 pattern on RF out. 280 mv/div


典型性能特性：

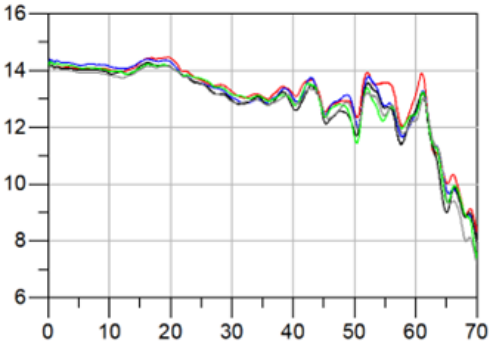

Fig. 7: Typical Gain (dB) vs Linear Frequency (GHz)

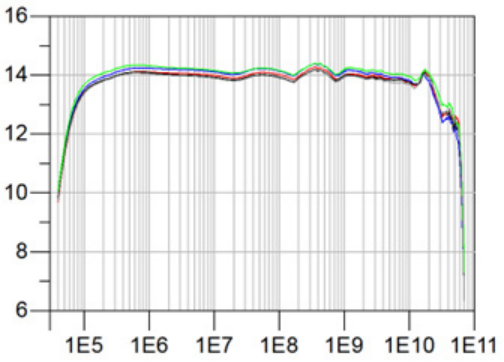

Fig. 8: Typical Gain (dB) vs Log Frequency (Hz)

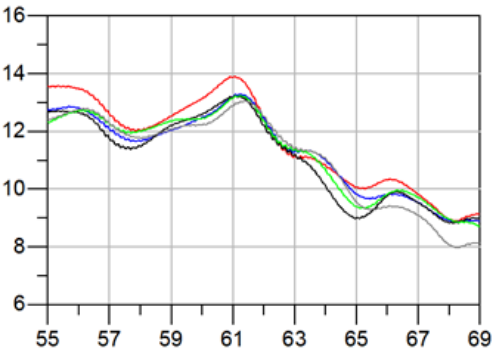

Fig. 9: Typical Gain (dB) High-Frequency Cut-off Region (GHz)

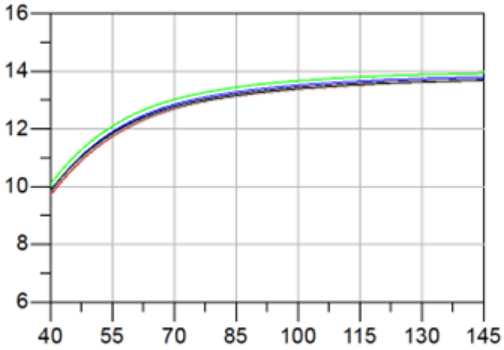

Fig. 10: Typical Gain (dB) Low-Frequency Cut-off Region (kHz)

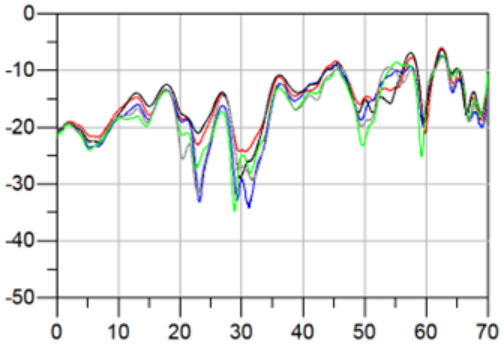

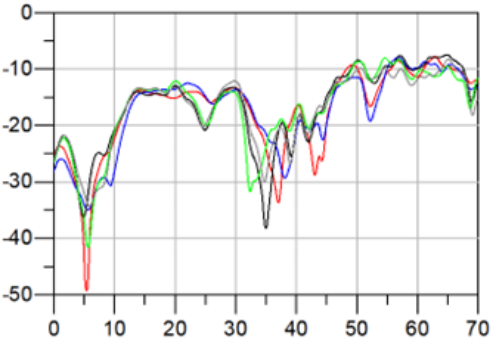

Fig. 11: Typical Input Return Loss (dB) vs Frequency (GHz)

Fig. 12: Typical Output Return Loss (dB) vs Frequency (GHz)




典型增益控制以及交叉點控制功能：

圖13至圖18中的數據是使用MICRAM DAC4信號源和帶有50GHz（SE-50）遠程采樣模塊的LeCroy SDA 100G采樣示波器獲得的。所有測量均在270mV輸入眼振幅和51%輸入眼交叉點進行。增益控制和交叉控制功能取決于輸入幅度。交互調整兩個控件以控制輸出振幅，同時保持50%的交叉點，如圖15至圖18所示。

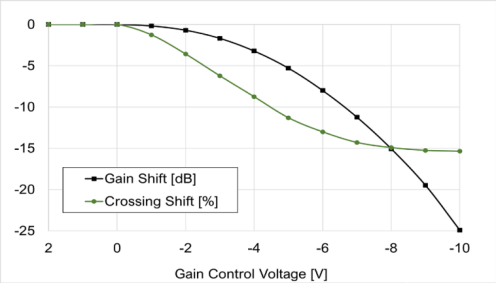

Fig. 13: Gain Control Function with Crossing Control pin floating

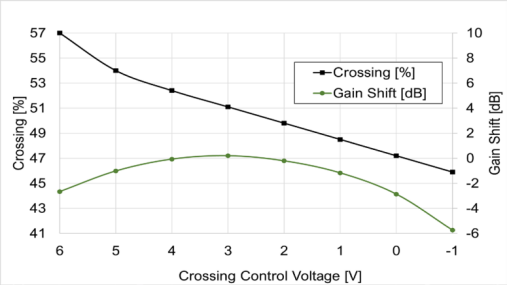

Fig.14: Crossing Control Function with Gain Control pin floating





Fig. 15: Interactive Control Example with constant 50% Crossing Pt

Fig. 16: Vgc=2V, Vxp=2.1V, XP=50%, Eye Amplitude=1.27V





Fig. 17: Vgc=-7V, Vxp=3.7V, XP=50%, Eye Amplitude = 0.91V

Fig. 18:  Vgc=-10V, Vxp=4.7V, XP=50%, Eye Amplitude = 0.46V

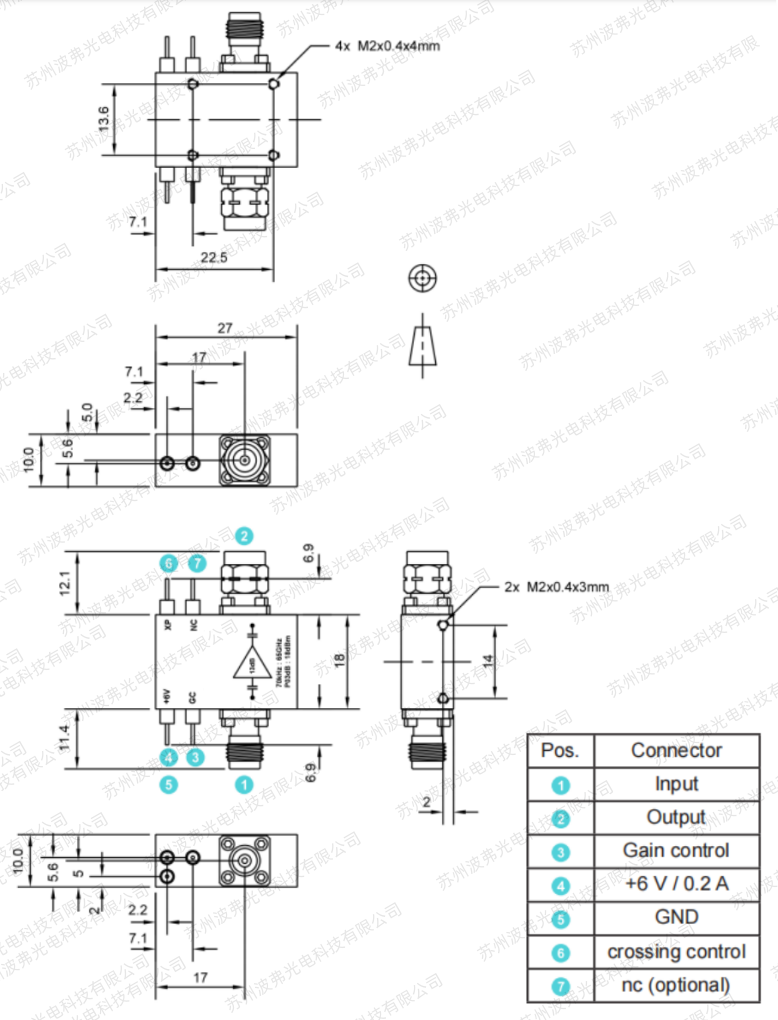

UBLA4863 尺寸結構圖

圖1顯示了UBLA4863的機械圖紙。除非另有說明，否則所有單位均為毫米。


Figure 1:UBLA4863 尺寸圖（Opt-18-FM）, mm


產品選型：

系列-

接頭尺寸-

接頭類型

UBLA4863-

-10=1.0mm連接器

-MM：公頭輸入（Male），公頭輸出（Male）


-18=1.85mm連接器

-MF： 公頭輸入（Male），母頭輸出（Female）



-FF：  母頭輸入（Female），母頭輸出（Female）



-FM： 母頭輸入（Female），公頭輸出（Male）



其他：
蘇州波弗光電科技有限公司是一家專注于光電通信（數字通信、模擬通信、相干通信、量子通信）、光纖傳感、量子應用、光學相干斷層掃描（OCT）、視覺成像等領域的光電子器件系統集成商。蘇州波弗光電科技有限公司是法國Exail（iXblue）公司中國區的授權代理商，負責Exail（iXblue）電光調制器產品、光纖、參考發射機（ModBox）等產品國內的售前、銷售、售后服務工作，同時波弗光電擁有大部分Exail（iXblue）電光調制器、射頻放大驅動器、偏壓控制器現貨產品。
