OPP-LAB-NIR800是一系列基于MXER LiNbO3馬赫曾德爾調制器和原始偏置控制器的光脈沖選擇器。該模塊可選780nm，795nm，852nm波長。它允許連續激光源產生光調制信號，并允許脈沖種子源進行脈沖拾取并降低其重復率。
|
OPP-LAB-NIR800-30dB |
|
OPP-LAB-NIR800-60dB |
OPP-LAB-NIR800是一系列基于MXER LiNbO3馬赫曾德爾調制器和原始偏置控制器的光脈沖選擇器。該模塊可選780nm，795nm，852nm波長。它允許連續激光源產生光調制信號，并允許脈沖種子源進行脈沖拾取并降低其重復率。
短光脈沖的產生或拾取是基于大帶寬和高消光比的外部LiNbO3調制器。對于超過30dB的卓越消光比，OPP-LAB-NIR800嵌入級聯調制器設置。
無論輸入光信號的功率和模式是連續的還是脈沖的，創新的自動偏置控制電路（MBC）都能保證偏置點隨時間的穩定性。該MBC旨在780nm或852nm波長進行操作。更多信息，聯系蘇州波弗光電科技有限公司。
主要性能特點：
|
參數規格 |
通用值 |
單位 |
|
工作波長 |
780nm / 852nm |
nm |
|
脈沖對比度 |
30dB / 60dB |
dB |
|
脈寬 |
7dB / 13dB |
dB |

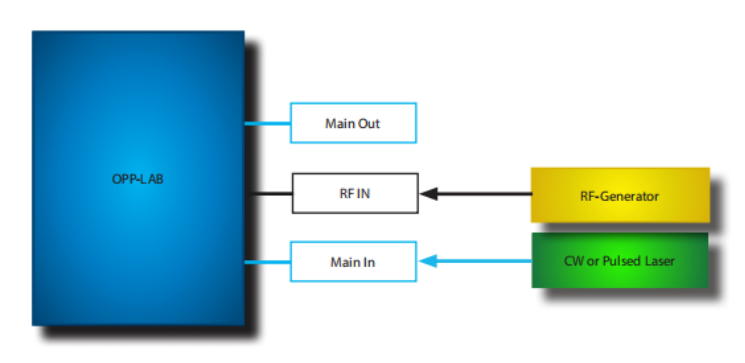

OPP-LAB-NIR800 功能結構圖
OPP-LAB系統集成：
調制器設置為確保非常高的光脈沖消光比和靈活的脈沖整形。
自動調制器偏置控制電路（MBC），以保證高消光比隨時間的穩定性。
OPP-LAB連接到外部（額外）激光源和外部（額外）信號發生器。
輸入電信號參數：用戶輸入，非ModBox規格
|
參數規格 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
射頻信號類型 |
- |
- |
- |
脈沖/其他 |
- |
- |
|
射頻信號阻抗 |
- |
- |
- |
50 |
- |
Ω |
|
射頻信號幅值（1） |
- |
- |
- |
4 |
- |
V |
|
射頻信號占空比 |
- |
最大脈沖對比度 |
- |
- |
1 |
% |
|
MBC觸發電壓 |
- |
TTL |
- |
- |
3.3 |
V |
|
MBC觸發頻率 |
- |
- |
- |
- |
1 |
kHz |
|
電源 |
DC |
- |
- |
12 |
- |
V |
（1）取決于調制器的半波電壓RF-Vπ
輸入光學參數：用戶輸入，非ModBox規格
|
參數規格 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
模式 |
- |
- |
- |
連續或脈沖 |
- |
- |
|
工作波長 |
- |
- |
780 |
795 |
852 |
nm |
|
邊摸抑制比 |
SMSR |
- |
30 |
- |
- |
dB |
|
偏振 |
- |
- |
|
線偏振,控制 |
|
- |
|
輸入光功率 |
- |
連續/平均功率 |
0 |
- |
100 |
mW |
輸出光學參數：
|
參數規格 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
電光帶寬 |
- |
- |
- |
20 |
- |
GHz |
|
上升/下降時間 |
- |
使用快速電脈沖實現 |
- |
20 |
- |
ps |
|
靜態消光比（2） |
SER |
OPP-LAB-NIR800-30dB |
25 |
30 |
- |
dB |
|
OPP-LAB-NIR800-60dB |
50 |
60 |
- |
dB |
||
|
消光比穩定性（3） |
- |
- |
- |
1 |
- |
%/H |
|
插入損耗（4） |
IL |
OPP-LAB-NIR800-30dB |
- |
7 |
- |
dB |
|
OPP-LAB-NIR800-60dB |
- |
13 |
- |
dB |
||
|
偏振消光比 |
PER |
- |
20 |
- |
- |
dB |
|
光反射信號 |
- |
- |
- |
-40 |
- |
dBm |
|
光回波損耗 |
ORL |
- |
- |
-45 |
-40 |
dB |
|
MBC抖動頻率 |
Fdth |
- |
400 |
1000 |
1400 |
Hz |
*參數規格如有更改，恕不另行通知，請聯系蘇州波弗光電相關銷售人員確認。
（2）輸出靜態消光比@占空比＜1%，780nm或852nm。
（3）24小時穩定性。
（4）調制器設置為最大傳輸時
（5）從輸入端口測試。
接口、尺寸和合規性
|
前面板 |
|
|
RF輸入連接器 |
SMA母頭，50Ω |
|
光連接器，光纖 |
FC/APC -保偏光纖，Corning PM85-U25D |
|
光連接器，光纖 |
FC/APC -保偏光纖，Corning PM85-U25D |
|
后面板 |
|
|
電源（12V-2A） |
Jack male 2 mm |
|
MBC導頻 |
BNC（觸發輸入） |
|
USB |
USB - B type |
|
產品尺寸 |
220x220x52mm |
絕對最大值：
|
參數規格 |
符號 |
最小值 |
最大值 |
單位 |
|
RF輸入功率 |
EPin |
- |
+28（640mW） |
dBm |
|
光輸入功率（CW） |
OPin |
- |
+20（100mW） |
dBm |
環境：
|
參數規格 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作溫度范圍 |
+15 |
- |
+35 |
dBm |
|
存儲溫度范圍 |
-20 |
- |
+50 |
dBm |
產品選型：
|
OPP-LAB-NIR800-XXnm-YYdB |
||
|
OPP-LAB-NIR800= |
光脈沖選擇系統/脈沖調制系統 |
|
|
XXnm= |
工作波長 |
780=780nm；852=852nm |
|
YYdB = |
脈沖對比度 |
40=40dB；80=80dB |
