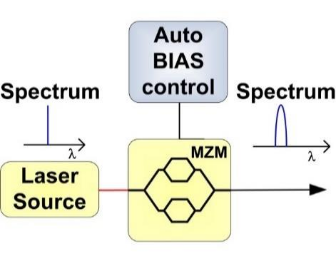

自動偏置控制器（ABC）旨在鎖定MachZehnder調制器的工作點，以確保在時間和環境條件下穩定的最佳性能。它涵蓋了從單偏振強度調制器到偏振復用IQ調制器的各種應用，通過軟件中的簡單用戶重新配置。對于IQ調制器，這種獨特的設計為任意RF輸入信號（如QPSK、QAM-xx或奈奎斯特整形信號，而不需要手動調整參數。這使得能夠穩定操作，尤其是在調制格式之間切換時。零噪聲功能可實現最佳和可重復的性能。提供了用于即時訪問的GUI，SCPI樣式的命令集提供了廣泛的控制狀態信息和配置，如鎖定狀態。
自動偏置控制器（ABC）旨在鎖定MachZehnder調制器的工作點，以確保在時間和環境條件下穩定的最佳性能。
它涵蓋了從單偏振強度調制器到偏振復用IQ調制器的各種應用，通過軟件中的簡單用戶重新配置。
對于IQ調制器，這種獨特的設計為任意RF輸入信號（如QPSK、QAM-xx或奈奎斯特整形信號，而不需要手動調整參數。這使得能夠穩定操作，尤其是在調制格式之間切換時。
零噪聲功能可實現最佳和可重復的性能。
提供了用于即時訪問的GUI，SCPI樣式的命令集提供了廣泛的控制狀態信息和配置，如鎖定狀態。
|
參數 |
ABC-BPC |
|
支持調制器類型 |
(單偏振 &雙偏振) - IQ調制器或強度調制器 |
|
支持調制格式 |
全部，無依賴關系 |
|
最大偏置電壓,差分 |
Up to +/-30V, limit customer settable |
|
反饋探測類型 |
MZM內部或外部Tap，1個PD每個偏振 |
|
反饋探測電流范圍 |
1uA - 2mA |
|
反饋探測動態范圍 |
26dB |
|
所需反饋探測帶寬, 3dB |
>100kHz |
|
接口類型 |
USB, Ethernet, UART |
|
工作溫度范圍 |
+5 to +60°C |
|
存儲溫度范圍 |
-20°C to 60°C |
|
產品尺寸(H x W x D) |
300 x 140 mm (19 x 4 inch) |
|
電源 |
Primary 9V – 36V, 3A AC Adaptor 10-240 VAC, 0.8A,50/60Hz |
產品訂購信息：
|
ABC |
-BPC |
-XX |
-X |
|
Article |
- |
類型 |
AC適配器類型 |
|
自動偏置控制器 |
- |
13:臺式版本, 1 光反饋通道 |
C:歐洲標準 A:美國，亞洲標準 D:英國標準 |
