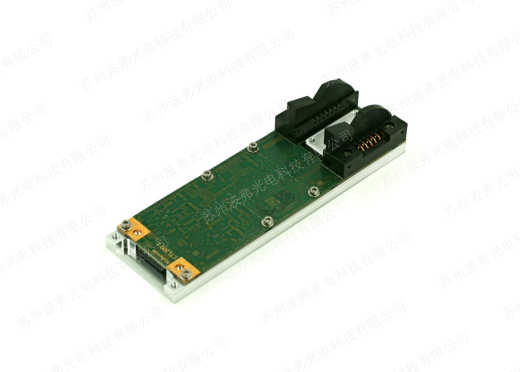

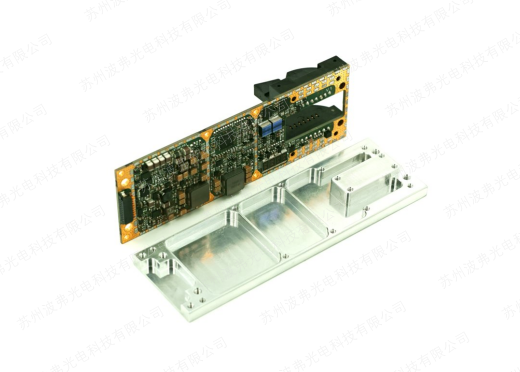

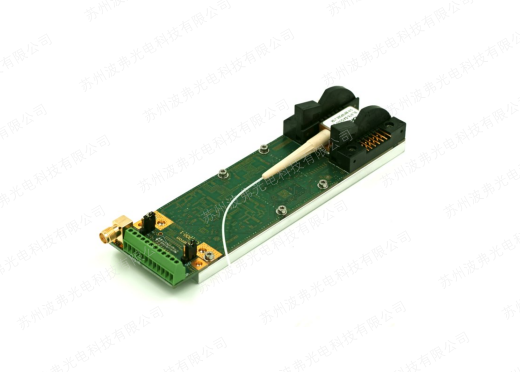

CTL300E是一款堅固耐用的激光二極管控制器，具有以下特點：
-高達1600 mA的高效電流驅動器。
-±4.5 V / 2 A TEC控制器。
-寬輸入電源電壓范圍：6 V至33 V。
- -40°C至85°C工作溫度范圍。
-車載監控和診斷。
-具有5 MHz帶寬的調制輸入端口。
-通過數字輸入在兩個獨立的電流設定點之間快速切換。
-與單獨出售的TB300分線板配合使用。
電流驅動：
偏置切換
CTL300E在兩個獨立的電流設定點之間提供快速切換。 這兩個設定點使用UART接口定義，BSEL邏輯輸入用于選擇所需的設定點通道。 轉換時間約為400 ns。

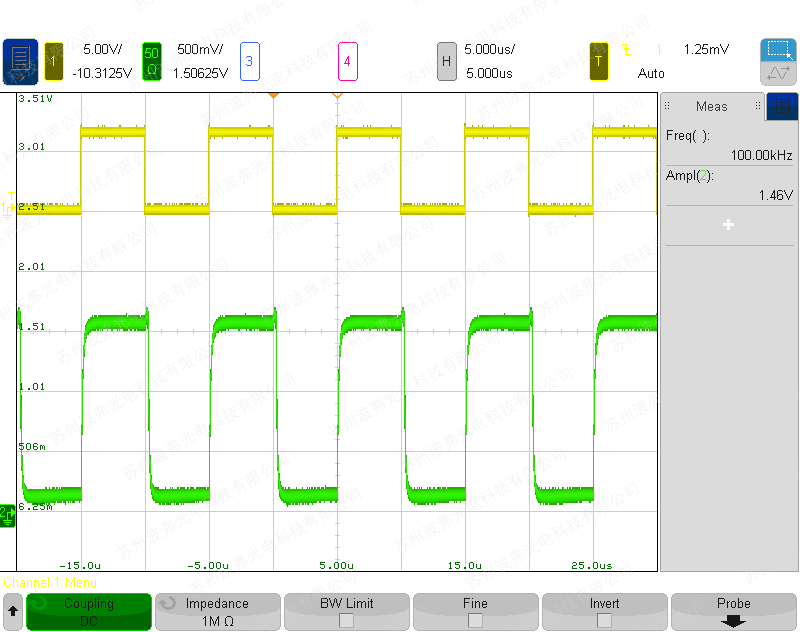

使用具有400 mV激光驅動器壓降的Thorlabs BL976-SAG300泵浦激光二極管在100 mA和600 mA之間切換的示例（黃色：BSEL信號3.3 V 100 kHz，綠色：激光二極管輸出功率）：
Figure1
調制頻率響應

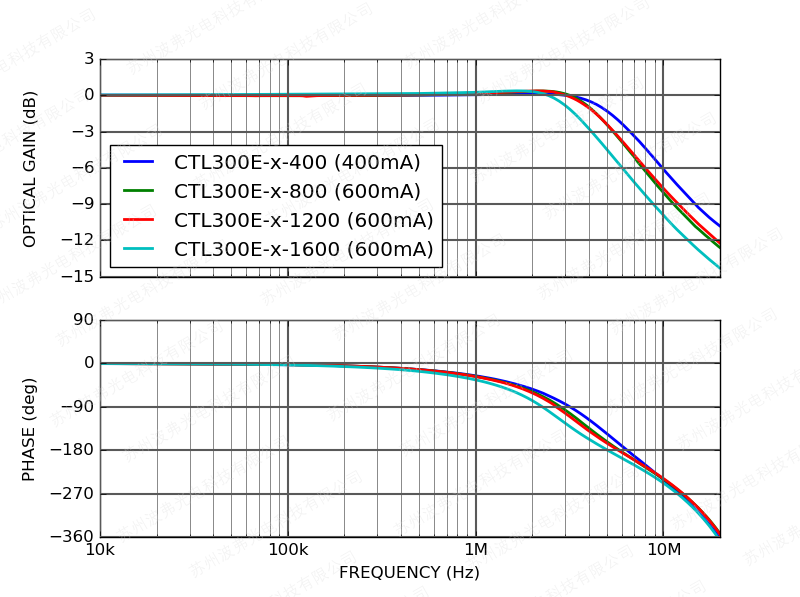

下圖顯示了CTL300E控制器在1 Vpp輸入調制電壓幅度和400 mV激光驅動器壓降下測得的調制頻率響應。
Figure2
電流穩定性

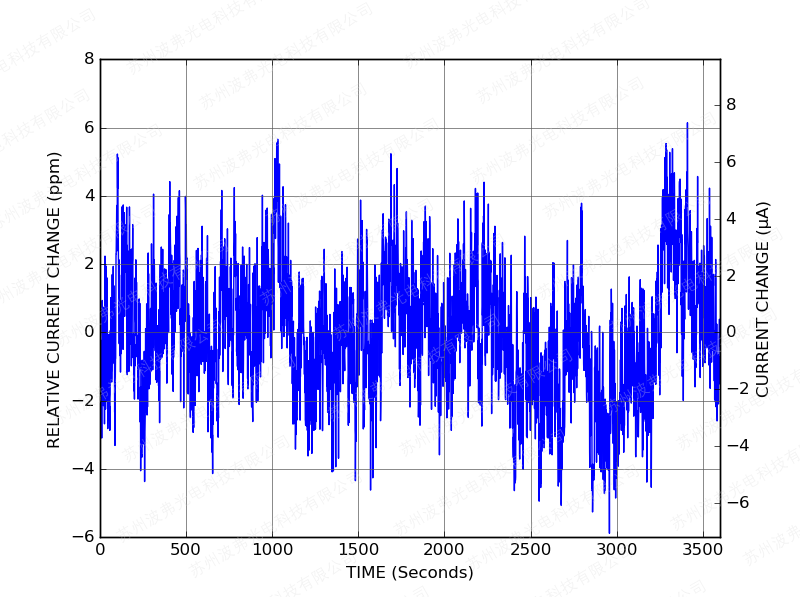

下圖顯示了CTL300-1-1200控制器在1200 mA時的電流穩定性。
Figure3

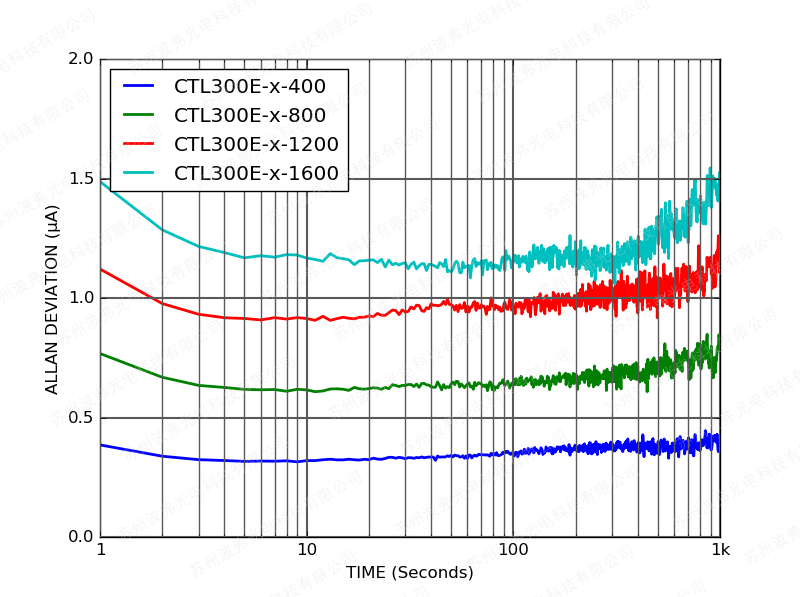

下圖顯示了CTL300E控制器在額定電流下運行的艾倫偏差。
Figure4
電流噪聲密度:

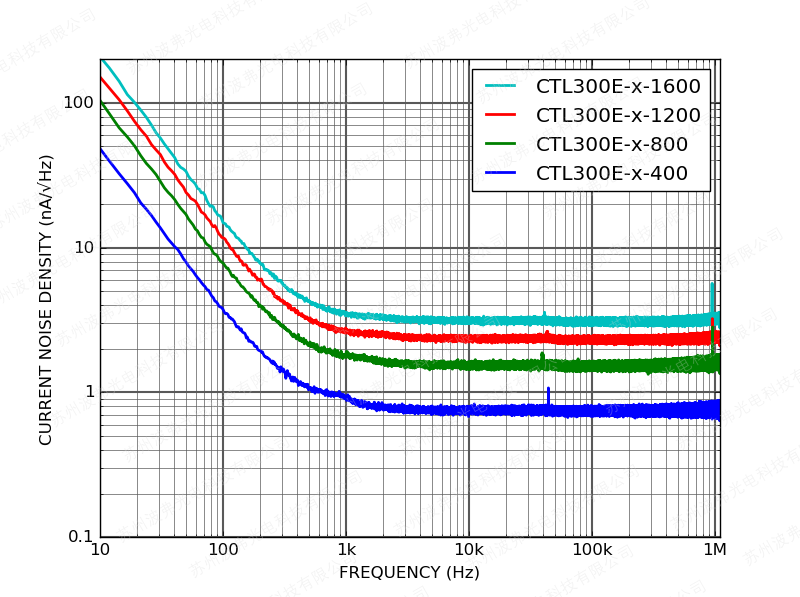

下圖顯示了CTL300E控制器在額定電流和600 mV激光驅動器壓降下工作的電流噪聲密度。
Figure5
溫度穩定性:
下圖顯示了CTL300E控制器在額定電流下工作時輸出電流隨環境溫度的變化。
Figure5
能效;
CTL300E控制器的激光驅動器旨在提供高能量轉換效率和低電流噪聲。CTL300E控制器在很寬的激光電流和輸入電壓范圍內保持高效率。
Figure6

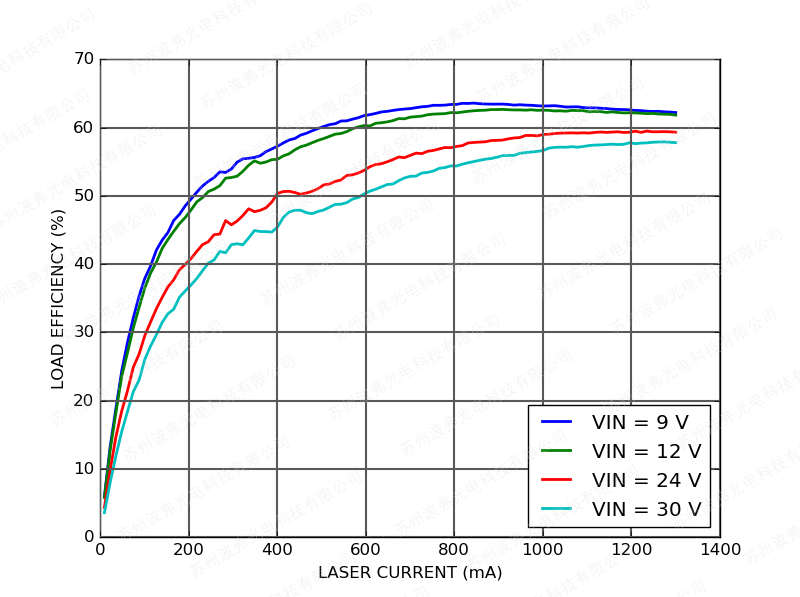

下圖顯示了具有200 mV激光驅動器壓降的CTL300E-1-1200控制器的整體負載效率（=激光電功率/輸入功率）。
Figure7
CTL300E激光控制器可用于1型激光(CTL300E-1-)和2型激光(CTL300E-2-)。
|
CTL300E-1/2-系列 |
400 |
800 |
1200 |
1600 |
|
電流驅動 |
||||
|
激光電流 |
10 - 425 mA |
15 - 850 mA |
15 - 1275 mA |
15 - 1700 mA |
|
電流分辨率 |
7 μA |
14 μA |
21 μA |
28 μA |
|
電壓@最大電流 |
3.8 V |
3.8 V |
3.7 V |
3.7 V |
|
RMS噪聲(10Hz-1MHz) |
0.85 nArms |
1.7 nArms |
2.5 nArms |
3.5 nArms |
|
電流噪聲密度(10 kHz) |
0.8 nA//√Hz |
1.7 nA//√Hz |
2.7 nA//√Hz |
3.4 nA//√Hz |
|
溫度系數 |
15 ppm/℃ |
15 ppm/℃ |
15 ppm/℃ |
15 ppm/℃ |
|
調制增益 |
40 mA/V |
80 mA/V |
120 mA/V |
160 mA/V |
|
3 dB調制帶寬 |
5 MHz |
5 MHz |
5 MHz |
4 MHz |
|
TEC控制 |
||||
|
最大電流 |
2 A |
2 A |
2 A |
2 A |
|
最大電壓 |
±4.5 V |
±4.5 V |
±4.5 V |
±4.5 V |
|
溫度穩定性 |
0.002 ℃/℃ |
0.002 ℃/℃ |
0.002 ℃/℃ |
0.002 ℃/℃ |
|
激光功率監控 |
||||
|
光電二極管電流 |
0 - 2.5 mA |
0 - 2.5 mA |
0 - 2.5 mA |
0 - 2.5 mA |
|
其他 |
||||
|
外形尺寸 |
131 mm x 41.5 mm x 27.7 mm |
131 mm x 41.5 mm x 27.7 mm |
131 mm x 41.5 mm x 27.7 mm |
131 mm x 41.5 mm x 27.7 mm |
|
重量 |
95 g |
95 g |
95 g |
95 g |
|
供電電壓 |
6 V to 33 V |
6 V to 33 V |
6 V to 33 V |
6 V to 33 V |
|
工作溫度范圍 |
-40 - 85 ℃ |
-40 - 85 ℃ |
-40 - 85 ℃ |
-40 - 85 ℃ |
|
兼容激光器 |
Floating diodes |
Floating diodes |
Floating diodes |
Floating diodes |
|
更多產品信息、需求信息，請聯系蘇州波弗光電科技有限公司相關銷售人員。 |
||||
