系列：CTL101
電流：100-800mA

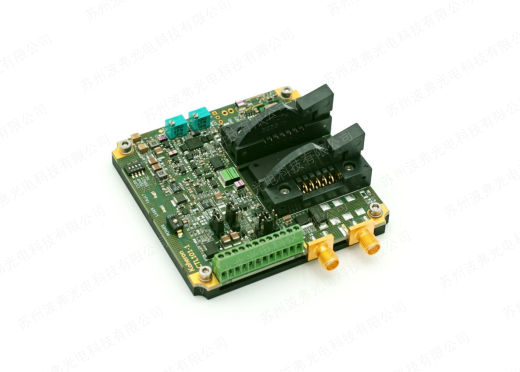

CTL101是一款低噪聲電流驅動器，帶有調制和溫度控制器。 它設計用于驅動蝶形封裝的窄線寬激光二極管。CTL101安裝在75 mm x 75 mm的正方形中，使用單5 V電源，可在0至50°C之間工作。CTL101是傳導冷卻的。 它帶有一個鋁基板和一個零插入力插座，便于安裝。
電流驅動：

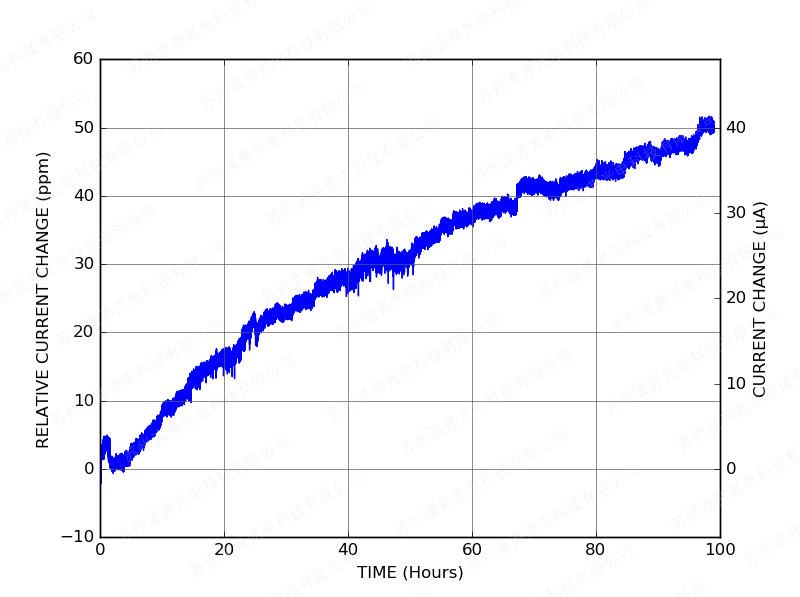

下圖顯示了CTL101激光控制器設置為800 mA電流(CTL101-2-B-800)在其前100小時運行期間的相對電流變化：

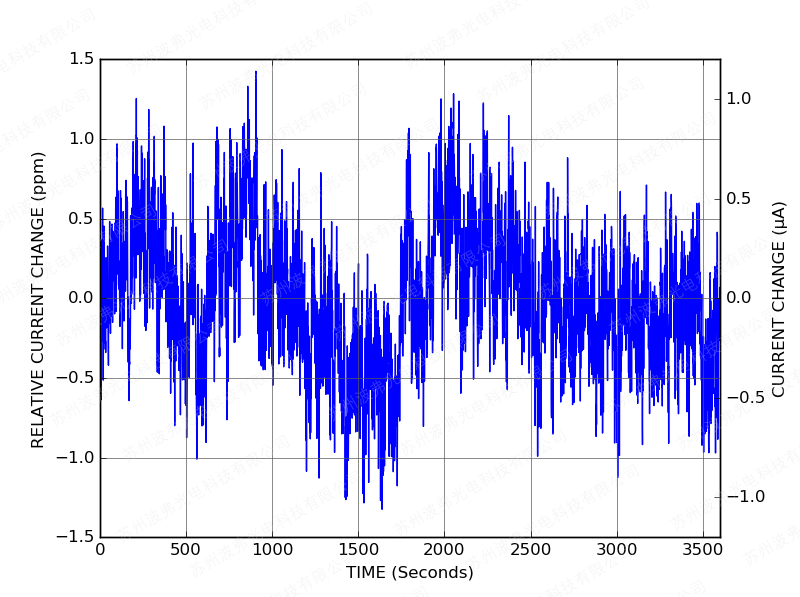

100小時后控制器的電流穩定性如下圖所示：

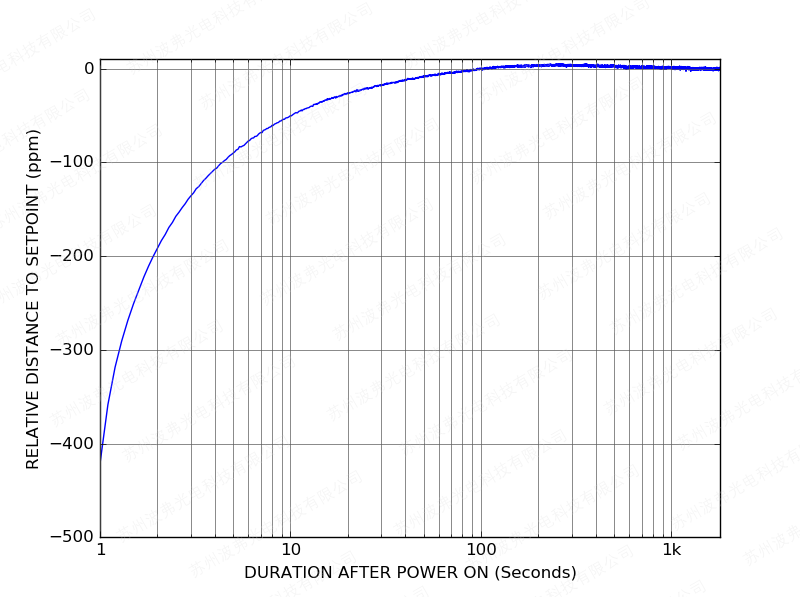

隨后上電后，CTL101控制器只需一分鐘即可將激光電流穩定在設定值的10 ppm范圍內：
電流調制

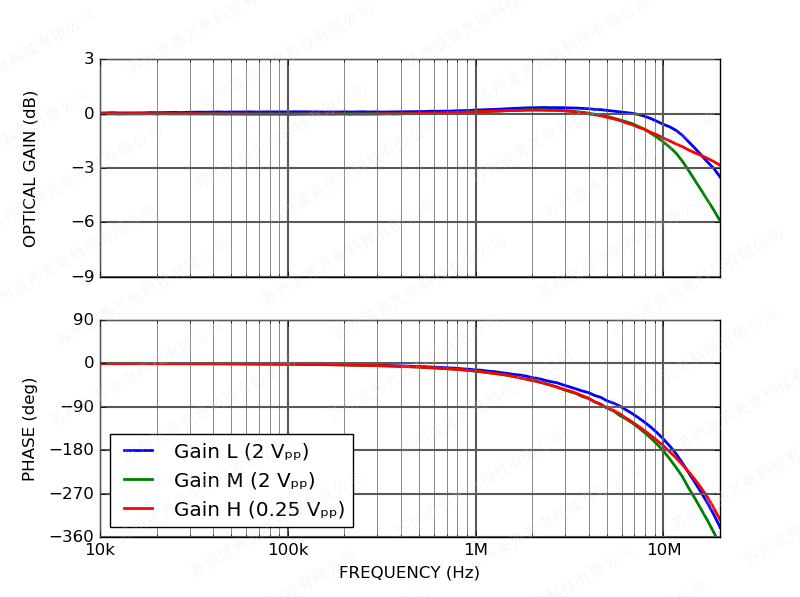

CTL101控制器在SMA連接器上有兩個電流調制輸入。DC調制輸入允許在DC和10 MHz之間調制電流設定值。 跳線允許在3種調制增益之間進行選擇（400 mA版本為2 mA/V、20 mA/V和200 mA/V）。

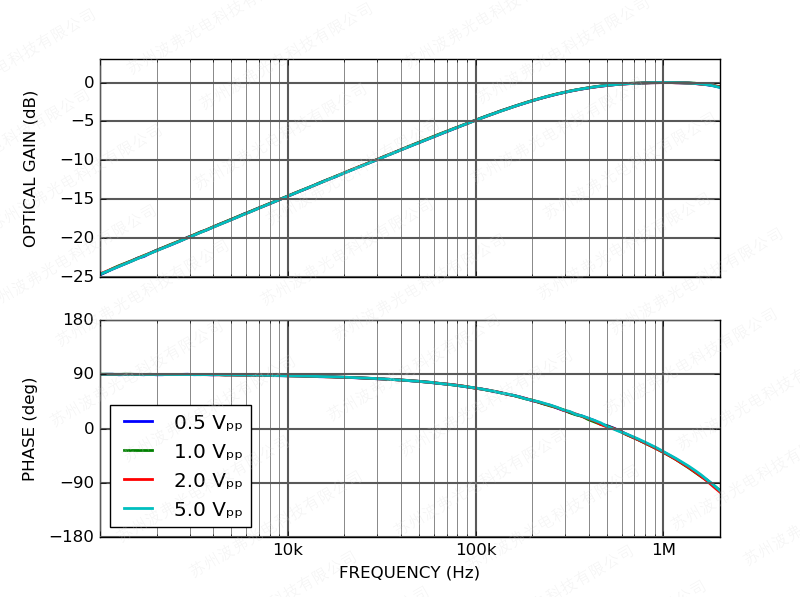

交流調制輸入可用于調制1 MHz以上的激光器，調制增益為20 mA/V：
電流噪聲

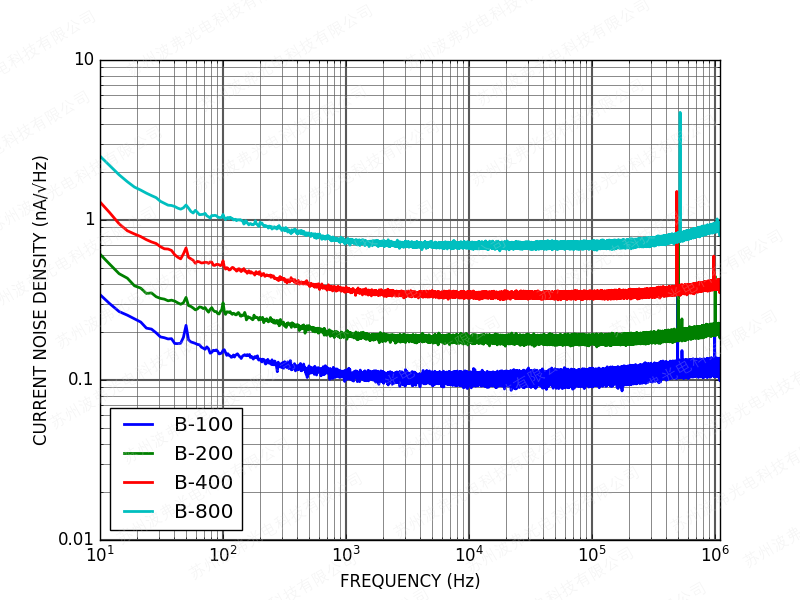

下圖顯示了CTL101控制器在額定電流下工作時的電流噪聲，調制增益設置為中等：
溫度穩定性

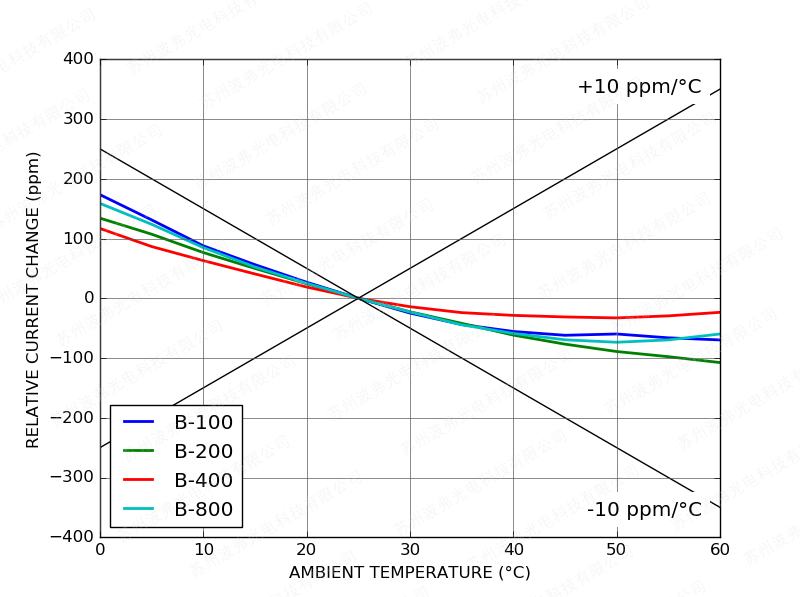

下圖顯示了在額定電流下運行的控制器的輸出電流隨環境溫度的變化：
溫度控制器
溫度控制器由一個精密惠斯通電橋、一個模擬PID控制器和一個線性電流驅動級組成。PID增益是固定的，并且已針對典型的蝶形激光二極管進行了調整。 溫度設定點通過精密微調電位器進行調整。
CTL101 激光控制器可用于 1 型激光 (CTL101-1-) 和 2 型激光 (CTL101-2-)。
|
系列 |
B-100 |
B-200 |
B-400 |
B-800 |
|
電流驅動 |
||||
|
激光電流 |
0 - 110 mA |
0 - 220 mA |
0 - 440 mA |
0 - 880 mA |
|
電壓 (5V supply) |
2.2 V |
2.2 V |
2.2 V |
2.2 V |
|
電壓 (6V supply) |
3.2 V |
3.2 V |
3.2 V |
3.2 V |
|
RMS噪聲(10Hz-1MHz)L/M gain |
120 nArms |
200 nArms |
390 nArms |
810 nArms |
|
RMS噪聲(10Hz-1MHz) H gain |
150 nArms |
280 nArms |
560 nArms |
1160 nArms |
|
電流噪聲 (1kHz) |
110 pA/√Hz |
220 pA/√Hz |
420 pA/√Hz |
820 pA/√Hz |
|
電流限制 (H/L) |
125 / 60 mA |
250 / 150 mA |
500 / 300 mA |
1000 / 600 mA |
|
調制增益 |
0.5 mA/V, 5 mA/V, 50 mA/V |
1 mA/V, 10 mA/V, 100 mA/V |
2 mA/V, 20 mA/V, 200 mA/V |
4 mA/V, 40 mA/V, 400 mA/V |
|
3dB調制帶寬 |
12 MHz |
12 MHz |
12 MHz |
12 MHz |
|
溫度系數 |
15 ppm/°C |
15 ppm/°C |
15 ppm/°C |
15 ppm/°C |
|
慢啟動(90% setpoint) |
250 ms |
250 ms |
250 ms |
250 ms |
|
AC調制截止頻率 |
1.5 MHz |
1.5 MHz |
1.5 MHz |
1.5 MHz |
|
TEC控制 |
||||
|
最大電流 |
0.8 A |
1.2 A |
1.2 A |
1.2 A |
|
溫度范圍(10K熱敏電阻) |
10 °C to 35 °C |
10 °C to 35 °C |
10 °C to 35 °C |
10 °C to 35 °C |
|
電壓 |
±3 V |
±3 V |
±3 V |
±3 V |
|
溫度穩定性 |
0.0015 °C/°C |
0.0015 °C/°C |
0.0015 °C/°C |
0.0015 °C/°C |
|
激光功率監控 |
||||
|
光電二極管電流 |
0 - 1 mA |
0 - 1 mA |
0 - 1 mA |
0 - 1 mA |
|
增益 |
3.9 V/mA |
3.9 V/mA |
3.9 V/mA |
3.9 V/mA |
|
頻率范圍 |
DC - 20 MHz |
DC - 20 MHz |
DC - 20 MHz |
DC - 20 MHz |
|
其他 |
||||
|
外形尺寸 |
75 mm x 85 mm x 27 mm |
75 mm x 85 mm x 27 mm |
75 mm x 85 mm x 27 mm |
75 mm x 85 mm x 27 mm |
|
重量 |
103 g |
103 g |
103 g |
103 g |
|
供電電壓 |
4.9 V to 6.5 V |
4.9 V to 6.5 V |
4.9 V to 6.5 V |
4.9 V to 6.5 V |
|
工作溫度范圍 |
0 °C - 60 °C |
0 °C - 60 °C |
0 °C - 60 °C |
0 °C - 50 °C |
|
兼容激光器 |
Floating diodes |
Floating diodes |
Floating diodes |
Floating diodes |
|
更多產品信息、需求信息，請聯系蘇州波弗光電科技有限公司相關銷售人員。 |
||||

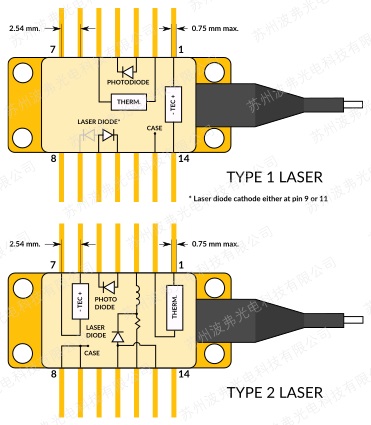

1型VS2型封裝參考
