Tydex脈沖太赫茲光譜儀(PTS-1)是寬帶太赫茲時域光譜的集成解決方案。 由于其輻射通過自由空間傳播和靈活的光學方案，它非常適合科學研究應用。
品牌：Tydex
型號：PTS-1
Tydex脈沖太赫茲光譜儀(PTS-1)是寬帶太赫茲時域光譜的集成解決方案。 由于其輻射通過自由空間傳播和靈活的光學方案，它非常適合科學研究應用。
與其他寬帶太赫茲時域光譜系統類似，太赫茲輻射發生器的泵浦源是飛秒激光器（1048 nm波長，~100 fs脈沖持續時間，60 MHz脈沖重復率）。PTS-1利用飛秒脈沖的光學整流來產生太赫茲輻射。 飛秒激光輻射被傳輸到太赫茲輻射發生器，這是一種摻雜氧化鎂的鈮酸鋰(MgO:LiNbO3)板晶體，帶有HRFZ Si棱鏡。 產生的脈沖通過自由空間傳播，并由帶有由Tydex制造的電光檢測器(EOD)的電光裝置檢測到。
圖1. PTS-1的原理圖
太赫茲輻射的產生和檢測按如下方式進行：激光輻射由反射鏡系統傳送到分束器，在分束器處被分成泵浦光束和信號光束。
泵浦光束聚焦到生成結構中。來自生成結構的太赫茲輻射輸出被引導至包含所研究樣品的單元。 通過細胞后，太赫茲輻射被聚焦到EOD的電光晶體中。
信號光束通過光學延遲線，然后由反射鏡系統聚焦到同一個EOD晶體中。EOD信號（TDS系統直接測量太赫茲脈沖的電場）由同樣控制延遲線的軟件接收。 該軟件包括將EOD信號轉換為頻譜的數學裝置。
PTS-1包包括：
固態飛秒激光器；
脈沖太赫茲輻射的光電探測器；
光路和太赫茲路徑的所有光機組件；
延遲線；
用于光延遲線、光機調制器和激光器的電子控制單元；
預裝TydexLN軟件的PC。
軟件功能：
延時線控制；
接收來自排爆裝置的數據；
數據處理;
數據導出和導入。
PTS-1的操作模式：
透射AOI = 0°；
反射AOI = 0°；
反射AOI = 45°（可選）；
平行光束測量（可選）。
主要參數|PTS-1
|
Spectral range |
0.1-2.5 THz |
|
Dynamic range |
≥ 60 dB |
|
Average output power (THz radiation) |
≥ 200 μW |
|
Delay time |
330 ps |
|
Spectral resolution |
5 GHz |
源|PTS-1
|
Type of THz radiation source |
MgO:LiNbO3 |
|
Center pumping wavelength |
1048 nm |
|
Pumping laser pulse duration |
120 fs |
探測器|PTS-1
|
Detector type |
Near IR EOD |
|
EO crystal |
ZnTe |
典型響應：

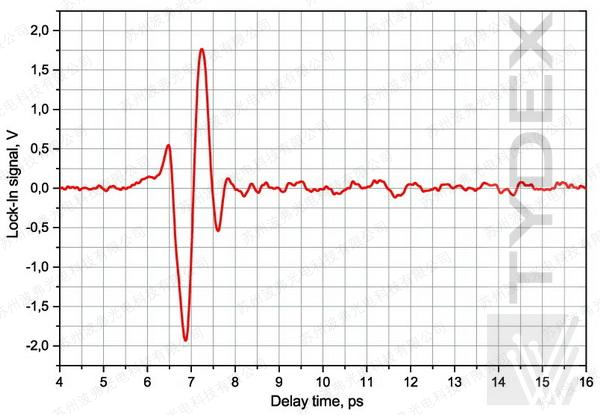

Fig. 2. The waveform of the pulse.
Fig. 3. Frequency spectrum.
