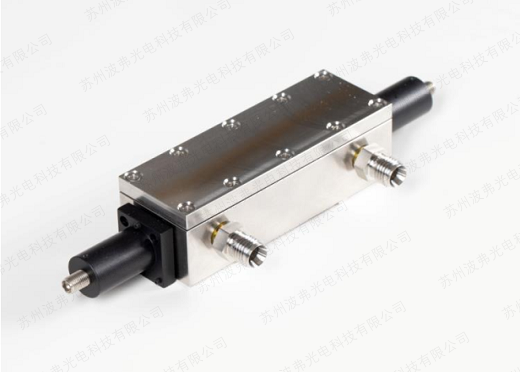

FCM氣體流通池（Gas Flow Cell）針對光譜儀和傅里葉變換紅外光譜儀（FTIR ） 進行了相關優化，可以用于可調諧激光系統。它與業界常用的光纖兼容，可接受纖芯直徑高達1mm和NA=0.37的SMA905連接光纖。FCM使用大直徑CaF2透鏡，可在150 nm到9μm的極端波長范圍內進行有效耦合。
品牌：Wavelength References
可選型號：
FCM-10-1/4：1/4” tube
FCM-10-1/8：1/8” tube
FCM-10-HB： Hose Bib
FCM氣體流通池（Gas Flow Cell）針對光譜儀和傅里葉變換紅外光譜儀（FTIR ） 進行了相關優化，可以用于可調諧激光系統。它與業界常用的光纖兼容，可接受纖芯直徑高達1mm和NA=0.37的SMA905連接光纖。FCM使用大直徑CaF2透鏡，可在150 nm到9μm的極端波長范圍內進行有效耦合。
氣池安裝在由316不銹鋼制成的堅固的真空密封外中。大于400psi的壓力處理能力、惰性潤濕表面、大于200°C的工作溫度和世偉洛克接頭等特征，使得FCM具有廣泛的功能與應用。
FCM路徑設計為單通道10cm。如果您需要其他路徑長度或規格，請聯系波弗光電確認。
|
波長范圍 |
150nm to 9000nm |
|
光纖接口 |
SMA905 |
|
光纖兼容性 |
To 1mm core and 0.37 NA |
|
路徑長度 |
10.0 cm |
|
工作溫度 |
-40°C to +200°C |
|
光纖傳輸效率1 |
>50% |
|
傳輸穩定性 |
< 10% @ 15°C - 40°C |
|
光譜紋波(P-P) |
<0.01dB P-P in any 2nm span |
|
濕潤表面 |
316 SS，氟橡膠墊片，CaF2，353ND環氧樹脂 |
|
儲存溫度 |
-40°C to +200°C |
|
Swagelok?接頭樣式 |
1/4” or 1/8” tube, hose bib |
|
泄漏率 |
<10-5 cc-atm/sec |
|
流通池壓力 |
0 to 3 MPa (430psi) |
|
流通池容量 |
11cc |

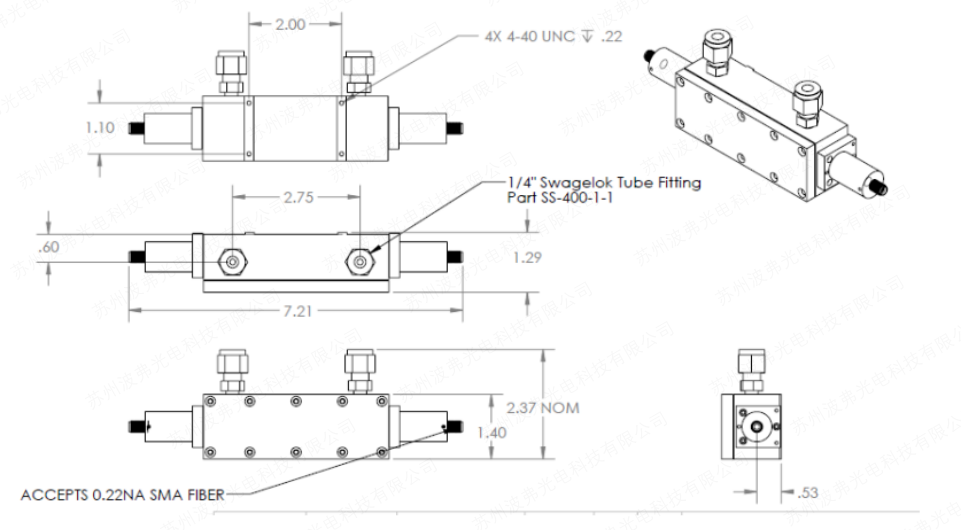

封裝尺寸圖(單位：英寸)
操作事項:
波長參考流通池使用起來非常簡單。為了獲得最佳結果，請注意以下事項：
1.流通池有四個安裝孔，底部有4-40螺紋。
2.不要在端蓋上施加機械應力，因?yàn)樗鼈冄b有CaF2準直透鏡。
3.如果您需要安裝閥門，請聯系波弗光電說明，我們可以提供高質量的針閥或隔膜閥。
4.防止灰塵和冷凝物進入流通池。 均勻加熱可以減少冷凝并有助于從流通池表面去除水分。
5.如果流通池光學元件因污染而損壞，我們可以對流通池進行返工以節省終生成本，請聯系波弗光電。
產品選型參考：
|
FCM- |
10- |
Swagelok? tube style: |
|
|
|
1/4 – ?” tube |
|
|
|
1/8 – 1/8” tube |
|
|
|
HB – hose bib |

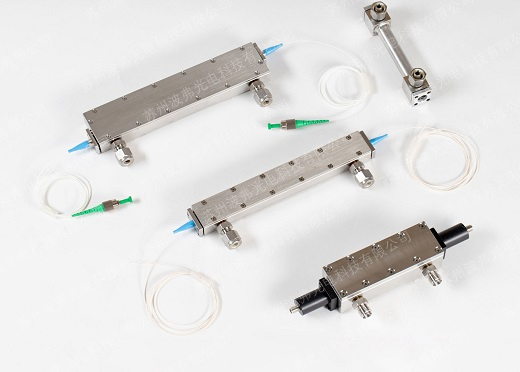

參考型號及描述：
| Product | Part Number | Description |
| 16.7cm Single-mode Flowcell | FCS-16-1/4-SS | 16.7cm path stainless steel flowcell with 1/4” Swagelok tube fittings |
| 16.7cm Single-mode Flowcell | FCS-16-1/8-SS | 16.7cm path stainless steel flowcell with 1/8” Swagelok tube fittings |
| 47.5cm Single-mode Flowcell | FCS-48-1/4-SS | 47.5cm path stainless steel flowcell with 1/4” Swagelok tube fittings |
| 47.5cm Single-mode Flowcell | FCS-48-1/8-SS | 47.5cm path stainless steel flowcell with 1/8” Swagelok tube fittings |
| 78.1cm Single-mode Flowcell | FCS-80-1/4-SS | 78.1cm path stainless steel flowcell with 1/4” Swagelok tube fittings |
| 78.1cm Single-mode Flowcell | FCS-80-1/8-SS | 78.1cm path stainless steel flowcell with 1/8” Swagelok tube fittings |
| 10cm Multi-mode Flowcell | FCM-10-1/4-SS | 10.0cm path flowcell with SMA905 connector adaptors. 1/4” Swagelok tube fittings |
| 10cm Multi-mode Flowcell | FCM-10-1/8-SS | 10.0cm path flowcell with SMA905 connector adaptors. 1/8” Swagelok tube fittings |
| 10cm Windowed Flowcell | FCW-10-1/4-SS | Windowed Flowcell, 10.0cm optical path, CaF2 optics, 1/4" Swagelok |
