PSt 150 ：Piezo-stacks
HPSt 150 ：Piezo-rings

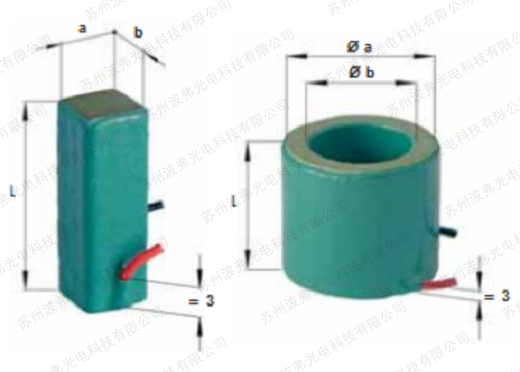

壓電促動器PSt 150（壓電堆疊）HPSt 150（壓電環）
蘇州波弗光電科技有限公司供應的壓電促動器PSt 150（壓電堆疊）HPSt 150（壓電環）基于無與倫比的osi-technology技術設計而成，100% 活性壓電陶瓷（ PZT），無非活性“死區”橫截面，可實現最大沖程和力生成，由于沒有內應力，操作高度可靠和穩健，低傾斜操作。
主要特點：
100% 活性 PZT 陶瓷（無非活性“死區”橫截面，可實現最大沖程和力生成
由于沒有內應力，操作高度可靠和穩健
低傾斜操作
大橫截面可達 25 x 25 毫米
由于陶瓷表面沒有中斷/槽/裂縫，因此具有高彎曲穩定性
大溫度范圍 -273 °C 以上 => +120 °C
高品質聚合物涂層可提供堅固的飾面并加固特別小的橫截面元件。
適應各個國家現有驅動條件
嚴格的制造公差
可選項：
應變計位置傳感

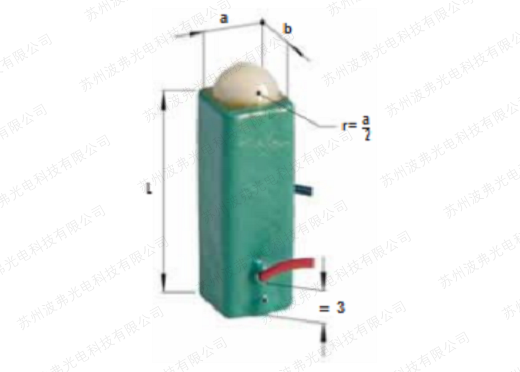

球形端件：（最大橫截面為10 x 10 mm）（圖23）
低溫操作：
Cryo選項1：特殊涂層
Cryo選項2：通過卡普頓絕緣錳銅線進行電接觸，以最小化熱負荷
溫度范圍
-273°C至約+120°C（取決于涂層，見下文）（超過100°C時，PZT性能會可逆下降）
涂層
標準：優質環氧基封裝溫度范圍-50°C至+120°C；真空/UHV級厚度高達0.5mm的特殊涂層可選，例如低溫應用，用于堆疊包裝的薄涂層（厚度<50μm）
適用于最廣泛的應用。 熱管理允許非常高的動態操作。特殊環境使用，聯系蘇州波弗光電科技有限公司相關銷售人員獲取更多信息。
| 型號&參數 | 橫截面(a x b / mm2) | 長度 L 1)(mm) | Max. Stroke2)(μm) | 電容(nF) | 共振頻率(kHz) | 剛度(N/μm) | Blockingforce3)(N) | Max. load force(N) |
| Type osi-stack(+) Umax 150 V | ||||||||
| PSt 150/2x3/5 | 2 x 3 | 5 | 6.5/5 | 70 | 150 | 45 | 300 | 300 |
| PSt 150/2x3/7 | 2 x 3 | 9 | 44452 | 170 | 100 | 25 | 300 | 300 |
| PSt 150/2x3/20 | 2 x 3 | 18 | 28/20 | 340 | 50 | 12 | 300 | 300 |
| PSt 150/3.5x3.5/7 | 3.5 x 3.5 | 9 | 44452 | 350 | 100 | 50 | 800 | 800 |
| PSt 150/3.5x3.5/20 | 3.5 x 3.5 | 18 | 28/20 | 800 | 50 | 25 | 800 | 800 |
| PSt 150/5x5/7 | 5 x 5 | 9 | 44452 | 800 | 100 | 120 | 1600 | 2000 |
| PSt 150/5x5/20 | 5 x 5 | 18 | 28/20 | 1800 | 50 | 60 | 1600 | 2000 |
| PSt 150/7x7/7 | 7 x 7 | 9 | 44452 | 1800 | 100 | 240 | 3500 | 4000 |
| PSt 150/7x7/20 | 7 x 7 | 18 | 28/20 | 3600 | 50 | 120 | 3500 | 4000 |
| PSt 150/10x10/7 | 10 x 10 | 9 | 44452 | 3600 | 100 | 500 | 7000 | 8000 |
| PSt 150/10x10/20 | 10 x 10 | 18 | 28/20 | 7200 | 50 | 250 | 7000 | 8000 |
| PSt 150/14x14/20 | 14 x 14 | 18 | 28/20 | 14500 | 47 | 500 | 15000 | 16000 |
| Ring-actuators (+) Umax 150 V | ||||||||
| HPSt 150/14-10/12 | 14 x 10 | 13.5 | 44546 | 2600 | 75 | 250 | 4500 | 7000 |
| HPSt 150/20-15/12 | 20 x 15 | 13.5 | 44546 | 5000 | 75 | 450 | 8000 | 12000 |
| 更多產品資料信息、需求信息，聯系蘇州波弗光電科技有限公司相關銷售人員獲取。 | ||||||||
