波長可調諧光頻梳是一個關鍵的開關臺式模塊，它基于我們的專利增益開關技術生產靈活的光學頻率梳狀源。它提供了一個具有低光線寬和可調中心波長間距的相干波長的平面梳。它產生4-12（8-25）條梳狀線和高達26 GHz的自由光譜范圍（FSR）。
波長可調諧光頻梳
波長可調諧光頻梳是一個關鍵的開關臺式模塊，它基于我們的專利增益開關技術生產靈活的光學頻率梳狀源。它提供了一個具有低光線寬和可調中心波長間距的相干波長的平面梳。它產生8-25條梳狀線和高達26 GHz的自由光譜范圍（FSR）。

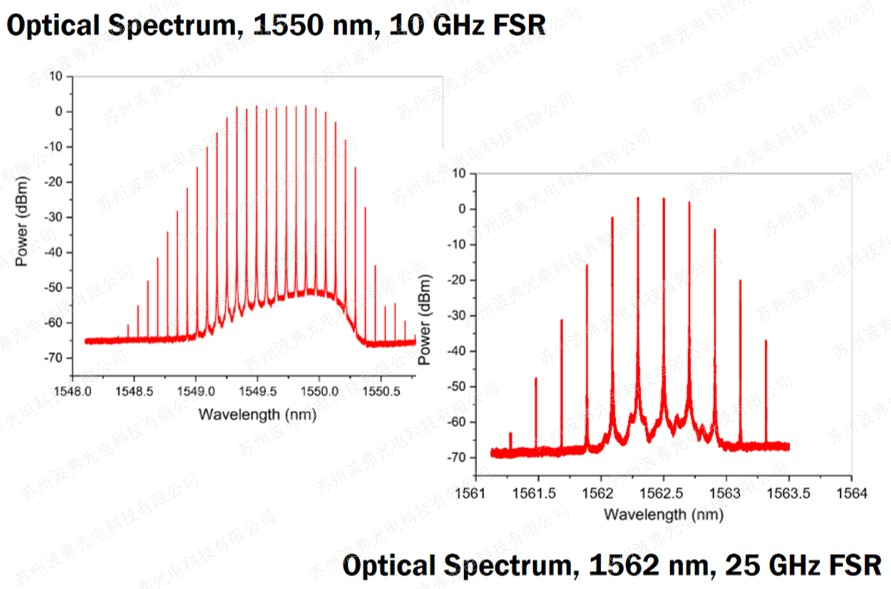

10GHz FSR 參考
|
BP-OCS-1100 |
典型參數 |
|
工作波長 |
1550-1565nm |
|
自由光譜范圍FSR |
Option1:5-14GHz |
|
|
Option2:20-26GHz |
|
梳線數量 |
8-25 |
|
光譜平坦度 |
5dB |
|
梳帶寬 |
250GHz@-40dB |
|
線寬 |
80kHz |
|
載波噪聲比 |
40dB |
|
平均功率 |
5mW |
完整參數規格：
|
BP-OCS-1100 |
完整參數規格 |
||
|
|
最小值 |
典型值 |
最大值 |
|
CWL可調范圍 |
1550nm |
1560nm |
1565nm |
|
FSR/波長間隔 |
5GHz |
10GHz |
14GHz |
|
總譜寬 |
180GHz |
200GHz |
250GHz |
|
梳線數量（5-15GHz） |
6 |
10 |
12 |
|
梳線數量（20-26GHz） |
4 |
5 |
6 |
|
平均輸出功率 |
0dBm |
5dBm |
10dBm |
|
激光線寬 |
60kHz |
70kHz |
80kHz |
|
載噪比 |
30dB |
40dB |
50dB |
|
相對強度噪聲RIN |
-140dBc/Hz |
-130dBc/Hz |
-120dBc/Hz |
|
RF拍頻線寬 |
|
100Hz |
|
|
梳線功率溫度性 |
|
1.5dB |
|
|
梳線波長穩定性 |
|
2.5pm |
|
|
產品尺寸 |
367x300x134.5mm |
||
|
功耗 |
80W |
||
|
AC 電壓 |
90-264V AC |
||
|
DC 電壓 |
±12V |
||
|
DC電源噪聲/紋波 |
|
5% |
1% |
|
工作溫度 |
15℃ |
25℃ |
40℃ |
|
RF輸入端口 |
SMA：5-15GHz FSR | K（2.92mm）：20-26GHz FSR |
||
|
光輸出 |
保偏尾纖，FC/APC接頭 |
||
|
熱機時間 |
|
30min |
|
|
開關時間 |
|
|
1s |
|
更多詳細說明、參數信息，聯系蘇州波弗光電科技有限公司相關銷售人員獲取。 |
|||
