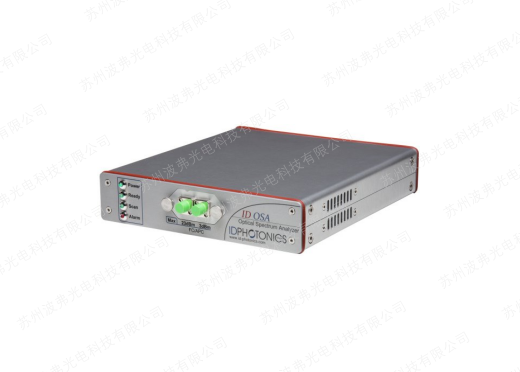

ID-OSA是一款多功能光譜分析儀，適用于研發和生產測試應用，在C 波段具有pm級光譜分辨率，使其成為一種經濟高效的光譜監測解決方案。兩個具有不同靈敏度的輸入端口將可用功率范圍提高到 90dB 以上，從而可以準確分析低功率信號和高功率 DWDM 頻段。
ID-OSA光譜分析儀非常緊湊和堅固，因為它不包含移動部件并且不需要重新校準。它通過USB 或以太網接口進行控制。集成的 Web 服務器允許通過任何基于瀏覽器的設備（例如智能手機）控制儀器，而無需安裝軟件。
更多ID-OSA光譜分析產品信息，請聯系蘇州波弗光電科技有限公司，電話：052-62828421,67662969；網址：www.risun88.com.cn ；咨詢郵箱：sales@bonphot.com 。
|
參數/MODEL |
ID-OSA-MPD-01 |
ID-OSA-MPD-11 |
|
波長/頻率掃頻范圍 |
C - Band |
L - Band |
|
工作波長范圍[nm] |
1528.5 –1567.5 |
1569.080 -1609.731 |
|
工作頻率范圍[THz] |
191.25–196.125 |
186.25–191.05 |
|
最大光譜掃描分辨率 |
312.5 MHz 2.5 pm |
|
|
分辨率帶寬[-3dB] |
1.7 GHz / 13.6 pm |
|
|
分辨率帶寬[-20dB] |
4 GHz / 32 pm |
|
|
絕對頻率精度 |
± 1 GHz / 8 pm |
|
|
測量更新率全范圍 |
2 Updates / s（全分辨率、15.600 點） |
|
|
光輸入功率范圍：標準端口 |
-30 – +23dBm |
|
|
光輸入功率范圍：高靈敏度端口 |
-60 – 3dBm |
|
|
相對功率精度 |
0.4 dB |
|
|
絕對功率精度 |
± 0.7 dB |
|
|
雜散動態范圍 |
> 45 dB |
|
|
光回波損耗 |
> 35dB |
|
|
輸入連接器 |
FC/APC |
|
|
觸發輸入/輸出 |
3.3V TTL (SMA female) |
|
|
通訊端口 |
USB, Ethernet |
|
|
工作溫度范圍 |
0 – 40 ℃ |
|
|
存儲溫度范圍 |
-20 – 60 ℃ |
|
|
產品尺寸(H x W x D) |
44 x 205 x 210 mm |
|
|
19英寸半寬1HE機箱尺寸 |
1.7 x 8 x 8.2 inch |
|
|
產品重量 |
< 3 kg |
|
|
集成電源 |
100-240 VAC, 80VA, 50/60Hz |
|
產品選型參考：
|
型號/Model |
描述/Description |
|
ID-OSA-MPD-01 |
OSA 主機單元，C波段 |
|
ID-OSA-MPD-11 |
OSA 主機單元，L波段 |
|
ID-OSA-ACC-RM-01 |
19 英寸安裝機箱套件，1HE每個單元 |
