蘇州波弗光電科技有限公司供應的LNA-220系列是一款特別設計的摻鉺光纖放大器（EDFA），具有優異的光放大性能，具有非常高的增益系數和最小的附加噪聲。接近量子極限的噪聲指數典型值3.8dB，超過50dB小信號光增益，輸入信號低至-50dBm，專用的光纖綜合放大器的設計，是LNA-220成為微弱信號放大不可或缺的光放大器。
在現實的光電通信、量子通信等領域，經常會遇到一些微弱信號（-40dBm~-50dBm）經常會遇到放大，而目前市面上常用的EDFA產品的噪聲系數普遍在~6-7dB，會給信號放大后帶來較大的噪聲以及信號處理難度。日本Alnairlabs公司推出的高增益、低噪聲摻鉺光纖放大器LNA-220可以很好的解決這種問題。
蘇州波弗光電科技有限公司供應的LNA-220是一款專門設計的摻鉺光纖放大器，可提供卓越的光放大性能、非常高的增益系數和最小的附加噪聲，工作波段可選C波段、L波段，C+L波段。 近量子極限的噪聲系數通常為3.8dB，小信號光增益超過50dB，輸入信號低至-50dBm，特種光纖和復合放大器設計的影響，使其成為不可缺少的弱光信號光放大器。更多相關產品信息，請聯系蘇州波弗光電科技有限公司，咨詢電話：0512-62828421，咨詢郵箱：sales@bonphot.com ！

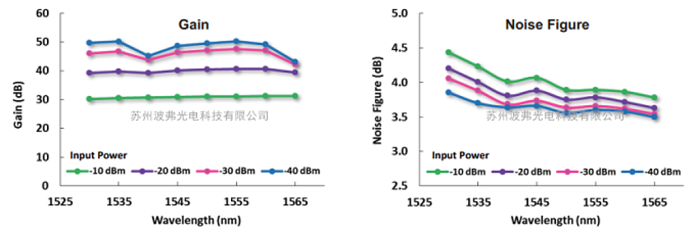

LNA-220C-40-SM測試參考（40dB增益，SMF光纖）
|
LNA-220 主要技術指標 |
超低噪聲摻鉺光纖放大器-LNA-220系列 |
||
|
|
LNA-220-SM(單模) |
LNA-220-PM(保偏) |
|
|
工作波長 |
nm |
1530-1560 |
|
|
飽和輸出功率@ -10dBm輸入(dBm) |
35dB版本 |
≥10 |
|
|
|
40dB版本 |
≥16 |
|
|
輸入功率范圍 1 |
dBm |
-40~-10 |
|
|
輸入功率1 @1532nm |
dBm |
-50~-10 |
|
|
增益@-40dBm輸入 (全波長,dB) |
35dB版本 |
~35（≥32） |
~35（≥33） |
|
|
40dB版本 |
~42（≥40） |
~42（≥40） |
|
增益@1532nm, -40dBm輸入(dB) |
35dB版本 |
~45（≥43） |
~40（≥38） |
|
|
40dB版本 |
~52（≥50） |
~52（≥50） |
|
NF@-40dBm |
dB |
~3.8（≤4） |
~3.2（≤3.5） |
|
輸入/輸出隔離度 |
dB |
~30 |
~30 |
|
偏振相關增益PDG |
dB |
~0.3（≤0.4） |
- |
|
偏振模色散PMD |
ps |
~0.3（≤0.6） |
- |
|
偏振消光比PER |
dB |
- |
~22（≥20） |
|
光纖類型 |
- |
SMF-28e |
Fujikura SM15-PS-U25 |
|
光纖連接器 |
- |
FC or SC, SPC or APC |
|
|
電源(Vac) |
- |
AC 100-240 (50/60Hz) |
|
|
產品尺寸 |
mm |
449 x 88 x 380(W x H x D ) |
|
|
重量 |
Kg |
6 |
|
|
其他： |
更多產品信息，請聯系蘇州波弗光電科技有限公司相關銷售人員確認！ |
||
*
LNA-220典型測試（實測）曲線：
|
|
|
|

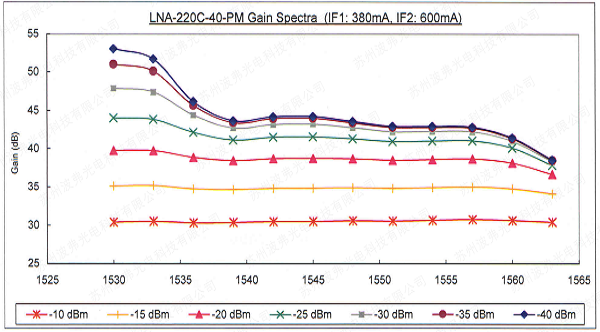

增益曲線參考（Gain Spectra） |

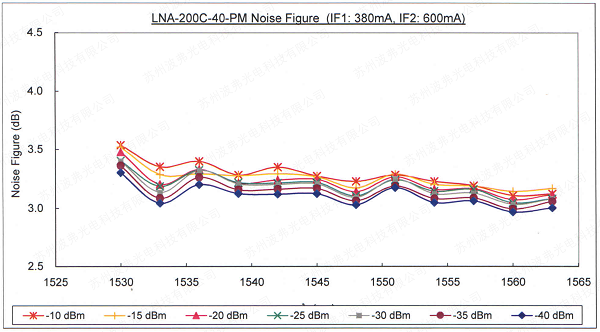

噪聲曲線（Noise Figure） |
|
型號 |
型號描述 |
|
LNA-220C-35-SM-FA |
單C波段超低噪聲摻鉺光纖放大器，35dB增益，單模尾纖，FC/APC連接器（其他可選） |
|
LNA-220L-35-SM-FA |
單L波段超低噪聲摻鉺光纖放大器，35dB增益，單模尾纖，FC/APC連接器（其他可選） |
|
LNA-220C-35-PM-FA |
單C波段超低噪聲摻鉺光纖放大器，35dB增益，保偏尾纖，FC/APC連接器（其他可選） |
|
LNA-220L-35-PM-FA |
單L波段超低噪聲摻鉺光纖放大器，35dB增益，保偏尾纖，FC/APC連接器（其他可選） |
|
LNA-220CL-35-SM-FA |
C+L波段超低噪聲摻鉺光纖放大器，35dB增益，單模尾纖，FC/APC連接器（其他可選） |
|
LNA-220CL-35-PM-FA |
C+L波段超低噪聲摻鉺光纖放大器，35dB增益，保偏尾纖，FC/APC連接器（其他可選） |
|
LNA-220C-40-SM-FA |
單C波段超低噪聲摻鉺光纖放大器，40dB增益，單模尾纖，FC/APC連接器（其他可選） |
|
LNA-220L-40-SM-FA |
單L波段超低噪聲摻鉺光纖放大器，40dB增益，單模尾纖，FC/APC連接器（其他可選） |
|
LNA-220C-40-PM-FA |
單C波段超低噪聲摻鉺光纖放大器，40dB增益，保偏尾纖，FC/APC連接器（其他可選） |
|
LNA-220L-40-PM-FA |
單L波段超低噪聲摻鉺光纖放大器，40dB增益，保偏尾纖，FC/APC連接器（其他可選） |
|
LNA-220CL-40-SM-FA |
C+L波段超低噪聲摻鉺光纖放大器，40dB增益，單模尾纖，FC/APC連接器（其他可選） |
|
LNA-220CL-40-PM-FA |
C+L波段超低噪聲摻鉺光纖放大器，40dB增益，保偏尾纖，FC/APC連接器（其他可選） |
|
更多型號，請聯系蘇州波弗光電科技有限公司相關銷售人員確認！ |
|
