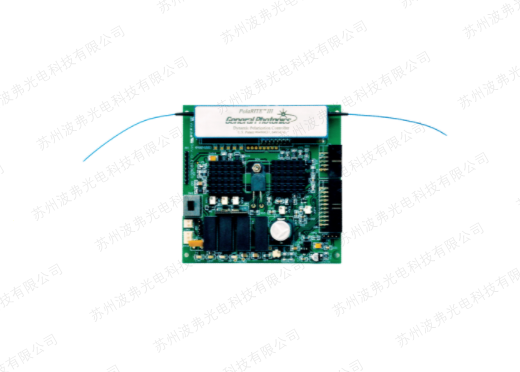

PCD-M02此模塊集成了General Photonics全光纖動態偏振控制器與小尺寸壓電驅動板,SOP信號可直接由0-5V模擬信號控制或12位TTL數字信號控制。 驅動板集成了高壓DC/DC轉換器,無需額外高壓功率供應 。驅動板可以接±12V直流電源或者額外的160V電源供應 。
PCD-M02此模塊集成了General Photonics全光纖動態偏振控制器與小尺寸壓電驅動板,SOP信號可直接由0-5V模擬信號控制或12位TTL數字信號控制。 驅動板集成了高壓DC/DC轉換器,無需額外高壓功率供應 。驅動板可以接±12V直流電源或者額外的160V電源供應 。
PCD-M02可以在任何輸入偏振狀態轉換為任何期望的輸出偏振態，也可以隨機輸出偏振態。PCD-M02具有低插損，低背反，低啟動損耗應對所需的測試和測量應用，可用于系統集成或手持設備合并。
|
PCD-M02參數指標 |
|
|
工作波長 |
1260-1650nm or 980-1310nm標準,其他可定制 |
|
插損2 |
< 0.05 dB(無連接器), < 0.6 dB (無連接器) |
|
回損 |
>65 dB |
|
啟動損耗: |
0.01 dB (P grade), 0.05 dB (A grade) |
|
偏振模色散: |
0.05 ps |
|
偏振相關損耗: |
0.05 dB |
|
最大光功率: |
1000 mW |
|
偏振控制范圍: |
0-4π每通道, (Optical head Vπ per channel ≤35V) |
|
軸數量: |
3 or 4 |
|
電源供應: |
+12VDC/1.2A, -12VDC/0.1A標準 |
|
外部模擬輸入: |
10 pin |
|
模擬控制電壓: |
0-5V |
|
輸入阻抗(Analog): |
> 20 kΩ |
|
模擬輸入增益: |
30 V/V ±1 % |
|
外部數字信號輸入: |
20 pin |
|
數字信號控制: |
TTL, 12-bit data, 4-bit control |
|
輸出電壓范圍: |
0-140 V |
|
最大輸出電流: |
20 mA/channel (所有通道連續) |
|
60 mA/channel (單通道連續)
|
|
|
60 mA/channel (峰值) |
|
|
輸出阻抗: |
50 Ω |
|
上升下降時間(140V): |
65μs (PCD-M02) |
|
上升下降時間(15V): |
10 μs (MPD-001, no load), |
|
噪聲3: |
< 40 mV (RMS) |
|
操作溫度: |
0 to 40 °C |
|
存儲溫度: |
-20 to 60 °C |
|
封裝尺寸: |
3.94"(L)x3.94"(W)x0.69" (H) |
|
備注1.光參數與回反為無連接器測試所得。 |
|
|
備注2： SMF-28單模光纖. 其他光纖損耗略高, 尤其是加連接器測試. |
|
產品訂購信息：
參考型號：
PCD-M02-3X-7-NC
電控偏振控制器, 3軸集成壓電驅動.
波長范圍: 1260-1650 nm. 尾纖, 無連接器. (其他連接器可選)
PCD-M02-4X-7-NC
電控偏振控制器, 4軸集成壓電驅動.
波長范圍: 1260-1650 nm. 尾纖,無連接器. (其他連接器可選)
