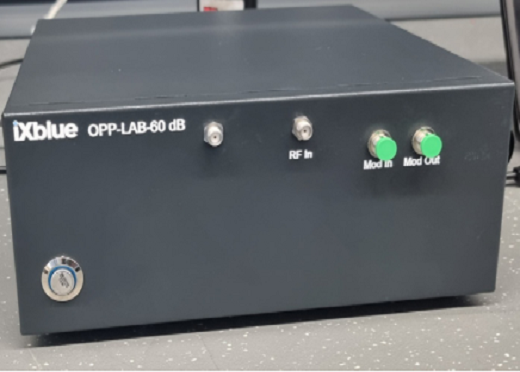

OPP-LAB-CBand是一個基于iXblue公司MXER系列高消光比鈮酸鋰馬赫曾德爾調制器和原始偏置控制器的光脈沖選擇器系列。該模塊在全C波段工作，在國際電聯電網選擇的（用戶提供的）波長下達到最佳消光比。它允許從連續激光源產生光調制信號，并允許從脈沖源進行脈沖選取（脈沖拾取）并降低其重復率。
無論輸入光信號的功率和模式是連續的還是脈沖的，創新的自動偏置控制電路（MBC）都能保證偏置點隨時間的穩定性。該MBC旨在以從待指定的ITU電網中選擇的波長進行操作。
主要特點：
交鑰匙光脈沖選擇系統
高光穩定性
低上升/下降時間
極高的消光比
已經驗證的解決方案
典型應用：
脈沖調制
脈沖選擇，脈沖拾取
激光操作
杰出亮點
|
參數 |
常規指標 |
|
工作波長 |
Full C-Band |
|
脈沖對比度/消光比 |
40 dB / 80 dB |
|
插入損耗 |
6 dB / 12 dB |

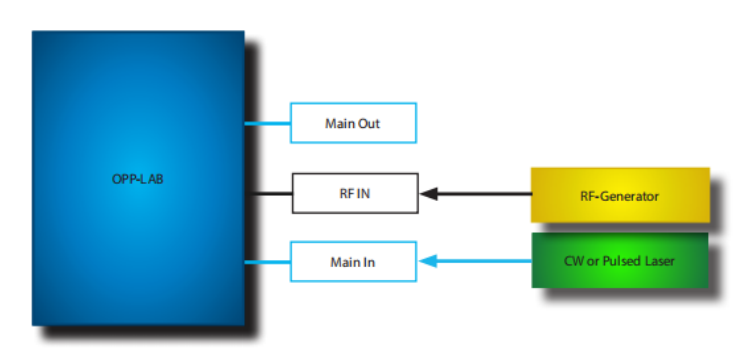

功能結構圖
OPP-LAB集成:
l 強度調制器：其被設置為確保非常高的光脈沖消光比和靈活的脈沖整形。
l 自動調制器偏置控制電路（MBC）：以保證高消光比隨時間的穩定性。
OPP-LAB連接到外部激光源（激光器）和外部電信號發生器。
射頻輸入參數
|
參數 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
RF信號類型 |
- |
- |
- |
脈沖/其他 |
|
|
|
RF阻抗 |
- |
- |
- |
50 |
- |
Ω |
|
RF幅值(1) |
- |
- |
- |
5 |
- |
V |
|
RF占空比 |
- |
最大脈沖對比度 |
- |
- |
1 |
% |
|
MBC觸發電壓 |
- |
TTL |
- |
- |
3.3 |
V |
|
MBC觸發頻率 |
- |
- |
- |
- |
1 |
kHz |
|
電源 |
DC |
- |
- |
12 |
- |
V |
(1) 對應于調制器VπRF值。
光學輸入參數
|
參數 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
模式 |
- |
- |
連續或脈沖 |
|
|
|
|
工作波長 |
- |
- |
1530 |
1550 |
1560 |
nm |
|
邊摸抑制比 |
SMSR |
- |
30 |
- |
- |
dB |
|
偏振 |
- |
- |
線偏振及控制 |
|
|
|
|
輸入功率 |
- |
連續or平均功率 |
0 |
- |
100 |
mW |
OPP-LAB光學參數規格
|
參數 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
電光帶寬 |
- |
- |
- |
20 |
- |
GHz |
|
上升/下降時間 |
- |
通過快速電脈沖實現 |
- |
20 |
- |
ps |
|
靜態消光比(1) |
SER |
OPP-LAB-CBand-40dB |
40(2) |
43 (2) |
- |
dB |
|
靜態消光比 (1) |
SER |
OPP-LAB-CBand-80dB |
60 (2) |
80(2) (3) |
- |
dB |
|
消光比穩定性(4) |
- |
- |
- |
1 |
- |
%/H |
|
插入損耗 (5) |
IL |
OPP-LAB-CBand-40dB |
- |
6 |
- |
dB |
|
插入損耗(5) |
IL |
OPP-LAB-CBand-80dB |
- |
12 |
- |
dB |
|
偏振消光比 |
PER |
- |
20 |
- |
- |
dB |
|
反向傳輸信號(6) |
- |
- |
- |
-40 |
- |
dBm |
|
光回損 |
ORL |
- |
- |
-45 |
-40 |
dB |
|
MBC導頻 |
Fdth |
- |
400 |
1000 |
1400 |
Hz |
(1)輸出靜態消光比:占空比＜1%，全C波段。
(2)消光比：ITU-Grid任意波長選擇。
(3)用快速電脈沖實現80 dB是理論上的臨界值，因為無法測量超過70 dB的消光比（光電二極管限制）
(4)24小時測試值。
(5)當調制器設置為最大傳輸時。
(6)從輸入端口測試。
接口和尺寸
|
前面板 |
|
|
RF輸入連接器 |
RF In - SMA Female - 50 Ω |
|
光輸入連接器 |
Main In - FC/APC - PM fiber |
|
光輸出連接器 |
Main Out - FC/APC - PM fiber |
|
后面板 |
|
|
電源(12V - 2A) |
DC In - Jack male 2 mm |
|
MBC抖動禁用 |
Trig In - BNC |
|
USB |
USB - B type |
|
產品尺寸 |
220 mm x 220 mm x 52 mm |
環境指標
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作溫度范圍 |
15 |
- |
35 |
℃ |
|
存儲溫度范圍 |
-20 |
- |
50 |
℃ |
絕對最大值
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
光輸入功率 |
- |
- |
100 |
mW |
|
RF輸入功率 |
- |
- |
28 |
dBm |
訂購信息：
|
OPP- |
LAB- |
xxnm- |
yydB |
|
|
|
工作波長 |
40=40dB |
|
|
|
ITU-Grid選擇 |
80=80dB |
